Fertighaus Doppelhaus AH1732

Grundfläche: 135,20 m²
Zurück: Architektenhäuser
Fertighaus Doppelhaus AH1732
zwei Wohneinheitenzwei Wohneinheitenzwei Wohneinheitenzwei WohneinheitenAlle Fotos (10)

Fertighaus Doppelhaus mit zwei Wohneinheiten.

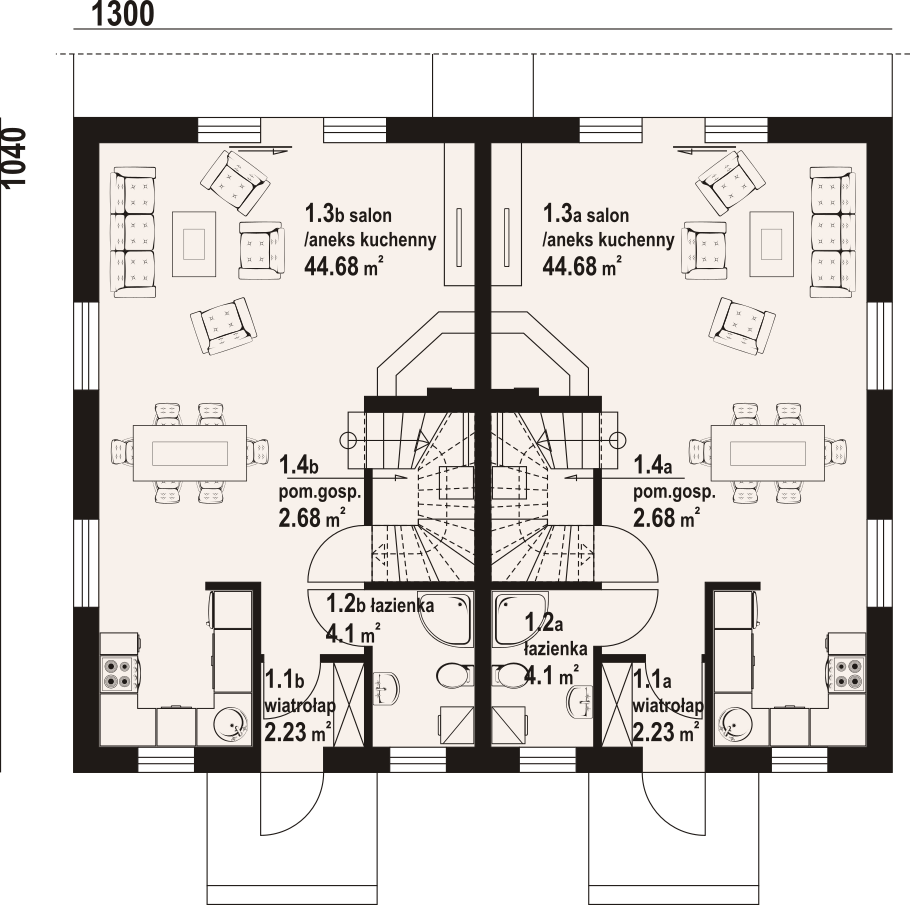

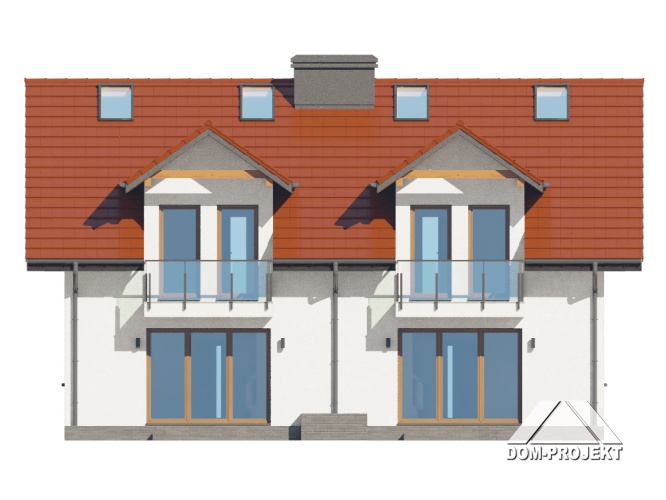

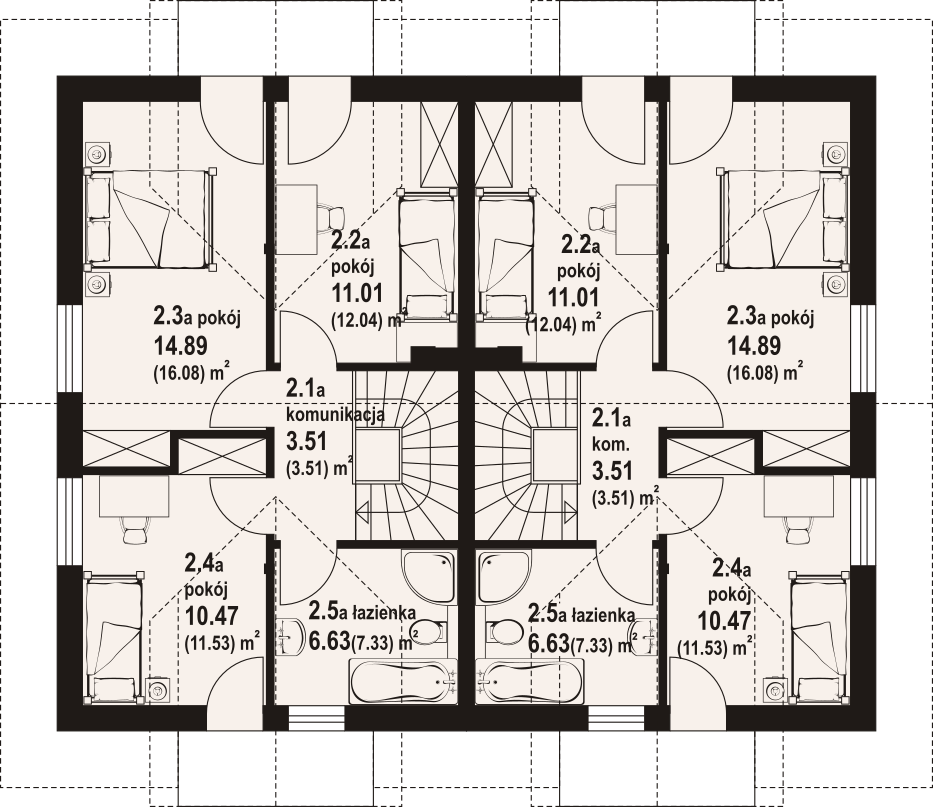

Fertighaus Doppelhaus Modell AH1732 erfüllt die Energieeffizienzstandards KfW 55 oder KfW 40. Fertighaus Doppelhaus mit zwei Wohneinheiten. Im Erdgeschoss verfügt jede Wohneinheit über ein Wohnzimmer mit offener Küche sowie ein Ausgang zur Terrasse. Außerdem gibt es ein Badezimmer, einen Vorraum, einen Hauswirtschaftsraum und eine Treppe zum Dachgeschoss. Im Dachgeschoss befinden sich drei Schlafzimmer, ein Badezimmer, ein Flur und zwei Balkone.

Technische Daten:

Grundfläche:135,20 m²
Hausart:Doppelhaus
Geschosse:1,5
Dachneigung:35°
Firsthöhe:8,84 m

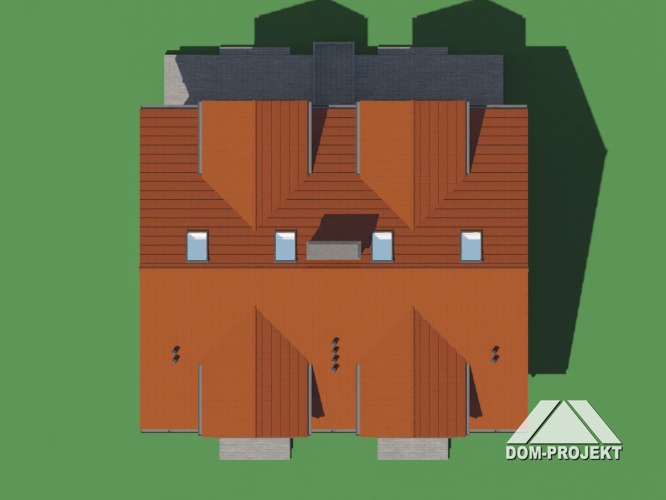

Dachform:Satteldach
Energiekonzept:Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:13,00 x 10,40 m
Option 1 (zur Auswahl): Außenwand Putz¹ – Holzfaser-Fassadendämmung

Außenwand Putz¹ – Holzfaser-Fassadendämmung

  • Fassadenkleber¹ + Fassadengewebe¹
  • Steico PROTECT Fassadendämmplatte 60mm
  • Holzkonstruktion 45x200mm mit Mineralwolle 200mm gefüllt, Verhältnis Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperrfolien
  • OSB-Platten 15mm oder Fermacell-Platen
  • Installationszone 50mm – Holzkonstruktion 50 mm,
  • GK-Platte, Fermacell-Platte oder Holzbretter 20 mm (Badezimmer mit OSB + GK-Platten ausgestattet)

Innenwand

  • GK-Platte, Nut und Federbrett 20 mm oder Fermacell-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • GK-Platte, Nut und Federbrett 20 mm oder Fermacell-Platten

Decke EG zu DG

  • Gipskarton
  • Holzkonstruktion 30 mm
  • Folie
  • Deckenbalken gefüllt mit 200 mm dicker Mineralwolle (Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Dampfsperre
  • Fußboden: 22 mm dicke OSB-Platte

Dachaufbau Schnitt

  • Nut- und Federbrett 19mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Option 2 (zur Auswahl): Außenwand – Fassaden Bretter 28mm

Fertighaus Doppelhaus Außenwand – Fassaden Bretter 28mm

  • Holzfassaden Profilbretter mit einem Querschnitt von 28x170mm
  • 30 mm Luftraum – Hinterlüftung
  • Windbremse /Fassadenbahn Windsperre
  • Holzkonstruktion 45 x 200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • OSB-Platte 15mm
  • Horizontale Konstruktion 50×50 mm gefüllt mit einer 50 mm starken Mineralwolle-Dämmmatte, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Montagezone 50mm / Holzkonstruktion 50mm (für Elektroinstallation)
  • Dampfsperre
  • 20 mm Holzbretter, Fermacell – Platten oder Gipskartonplatten (Badezimmer mit OSB-Platte + Gipskartonplatten ausgekleidet)
  • *Optional können wir eine Außenwand mit einem Wärmedämmwert ausführen U = 0,10 W/(m²K)

Innenwand

  • Nut und Federbrett 20 mm, Fermacell-Platten oder Gipskartonplatten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Federbrett 20 mm, Fermacell-Platten oder Gipskartonplatten

Decke EG zu DG

  • Gipskartonplatten
  • Holzkonstruktion 30 mm
  • Folie
  • Deckenbalken gefüllt mit 200 mm dicker Mineralwolle (Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Dampfsperre
  • Fußboden: 22 mm dicke OSB-Platte

Dachaufbau Schnitt

  • Nut- und Federbrett 19mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Holzbalken (45 x 100 mm), quer unter den Sparren montiert und mit Dämmung (100 mm Mineralwolle) gefüllt Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80 × 200 mm, Dachkonstruktion mit 200 mm dicker Mineralwoll-Dämmung ausgefüllt – (Zwischensparrendämmung) mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten – Kontralattung 30mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramik- oder Betondachziegeln eindecken

Fenster/Türen

  • Kunststofffenster mit Dreifachverglasung
  • Hauseingangstür aus Kunststoff/Metall oder Holz (lackiert, gedämmt), gefertigt gemäß Bauplan (auch andere Türtypen aus dem Katalog möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Es handelt sich um eine Treppe aus massivem, unbehandeltem Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Fertighaus Doppelhaus AH1732
Fertighaus Doppelhaus AH1732Fertighaus Doppelhaus AH1732

    Bystra-Holzhaus FIRMA

    "Jar-Mat" sc. PL-34-235 BYSTRA

    oder

    Kostenlose Angebotsformular

    *Diese Informationen dienen ausschließlich Informationszwecken und stellen kein Angebot im Sinne von Art. 66 des Bürgerlichen Gesetzbuches dar. Die auf unserer Website präsentierten Entwürfe sind Eigentum der Planungsbüros, mit denen wir zusammenarbeiten.

    *Es ist möglich, Änderungen an den Hausplänen vorzunehmen. Änderungen können vorgenommen werden in: Außenabmessungen, der Dachneigung und Dachform, Innen- und Außenwandverkleidungen, in der Konstruktion von Innenwänden sowie den Abmessungen von Fenstern und Türen, usw.
