Fertighaus mit Dachgeschoss AH1354

Grundfläche: 101,20 m²
Zurück: Architektenhäuser
Fertighaus mit Dachgeschoss AH1354
Fertighaus mit Dachgeschoss AH1354Fertighaus mit Dachgeschoss AH1354Fertighaus mit Dachgeschoss AH1354Fertighaus mit Dachgeschoss AH1354Alle Fotos (10)

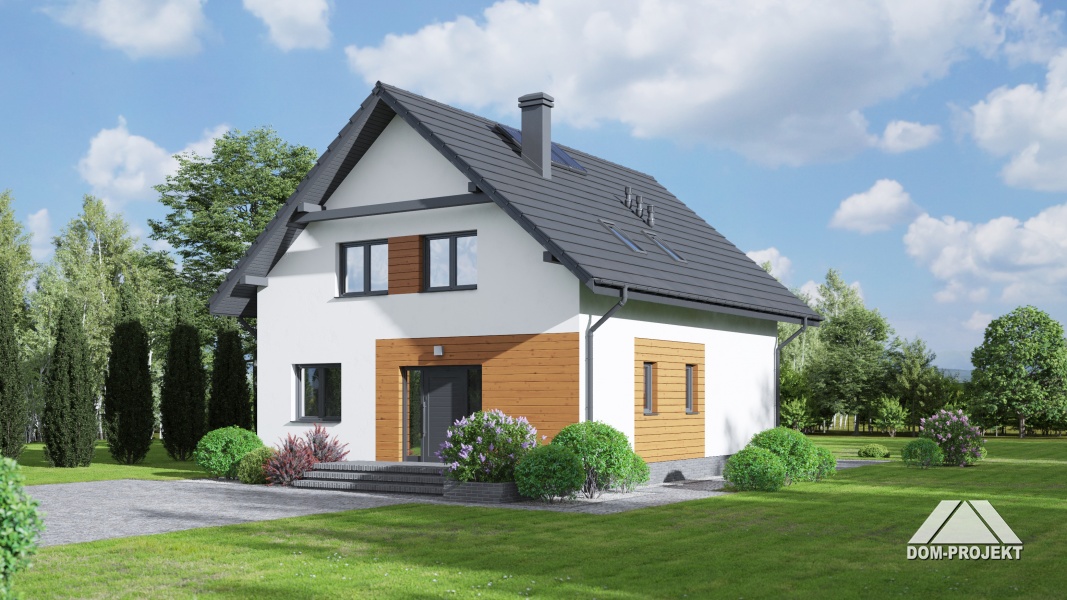

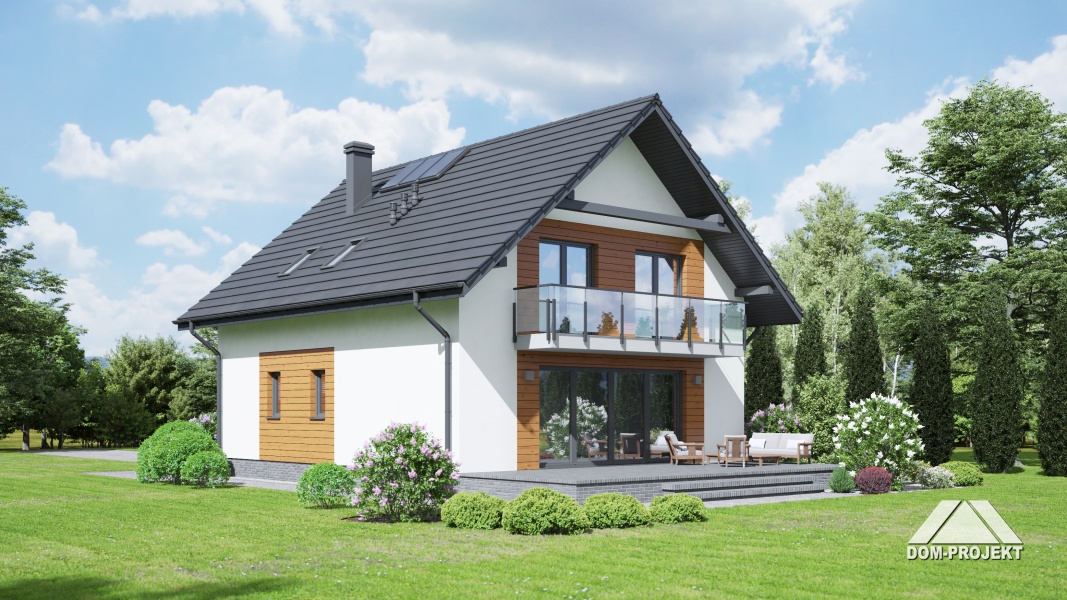

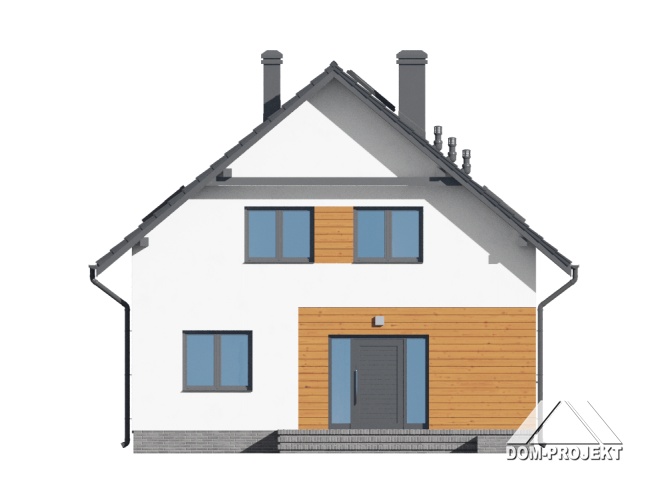

Fertighaus mit Dachgeschoss in Holzriegelbauweise mit ausgebautem Obergeschoss.

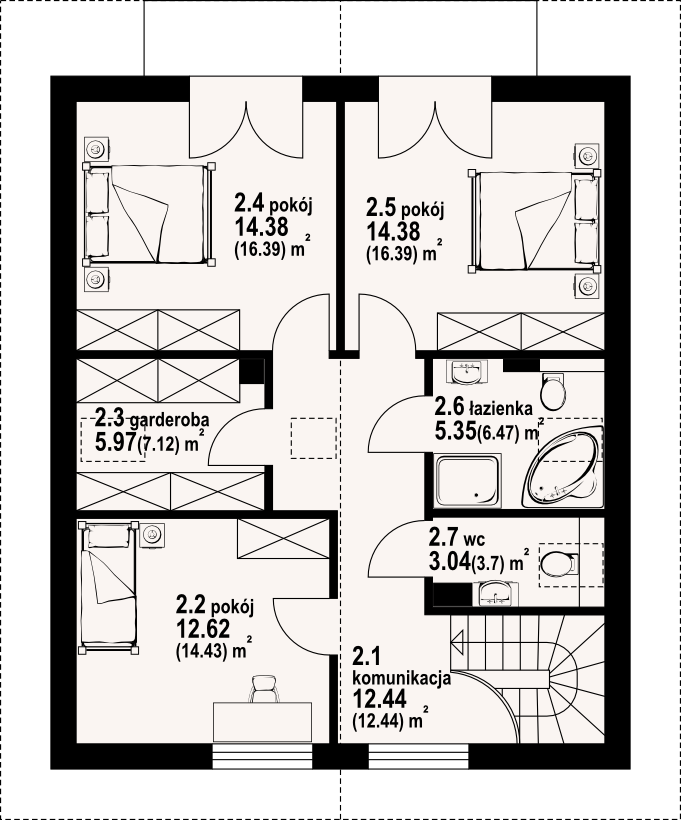

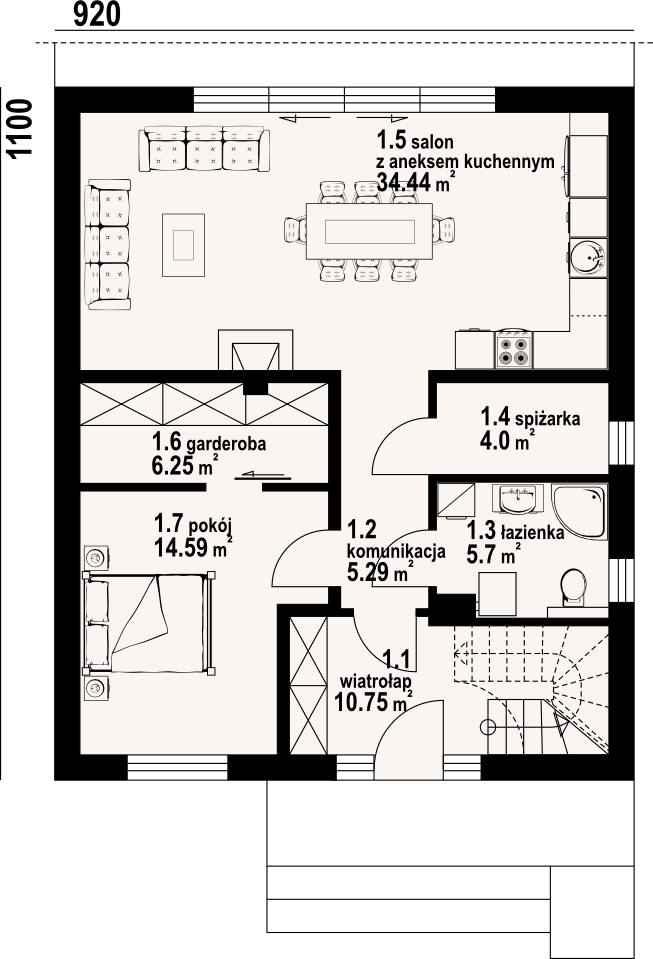

Großes Wohnzimmer mit Kochnische, Kamin und Zugang zur Terrasse. Schlafzimmer, begehbarer Kleiderschrank, Speisekammer, Badezimmer, Flur und Windfang. Das ausgebaute Dachgeschoss bietet drei Schlafzimmer, ein Badezimmer, WC, begehbaren Kleiderschrank, Flur und Balkon.

Technische Daten:

Grundfläche:101,20 m²
Hausart:Einfamilienhaus
Geschosse:1,5
Dachneigung:40°
Firsthöhe:6,04 m
Dachform:Satteldach
Energiekonzept:Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:9,20 x 11,00 m
Option 1 (zur Auswahl): Außenwand Putz¹ – Holzfaser-Fassadendämmung

Außenwand Putz¹ – Holzfaser-Fassadendämmung

  • Fassadenkleber¹ + Fassadengewebe¹
  • Steico PROTECT Fassadendämmplatte 60mm
  • Holzkonstruktion 45x200mm mit Mineralwolle 200mm gefüllt, Verhältnis Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperrfolien
  • OSB-Platten 15mm oder Fermacell-Platen
  • Installationszone 50mm – Holzkonstruktion 50 mm,
  • GK-Platte, Fermacell-Platte oder Holzbretter 20 mm (Badezimmer mit OSB + GK-Platten ausgestattet)

Innenwand

  • GK-Platte, Nut und Federbrett 20 mm oder Fermacell-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • GK-Platte, Nut und Federbrett 20 mm oder Fermacell-Platten

Decke EG zu DG

  • Gipskarton
  • Holzkonstruktion 30 mm
  • Folie
  • Deckenbalken gefüllt mit 200 mm dicker Mineralwolle (Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Dampfsperre
  • Fußboden: 22 mm dicke OSB-Platte

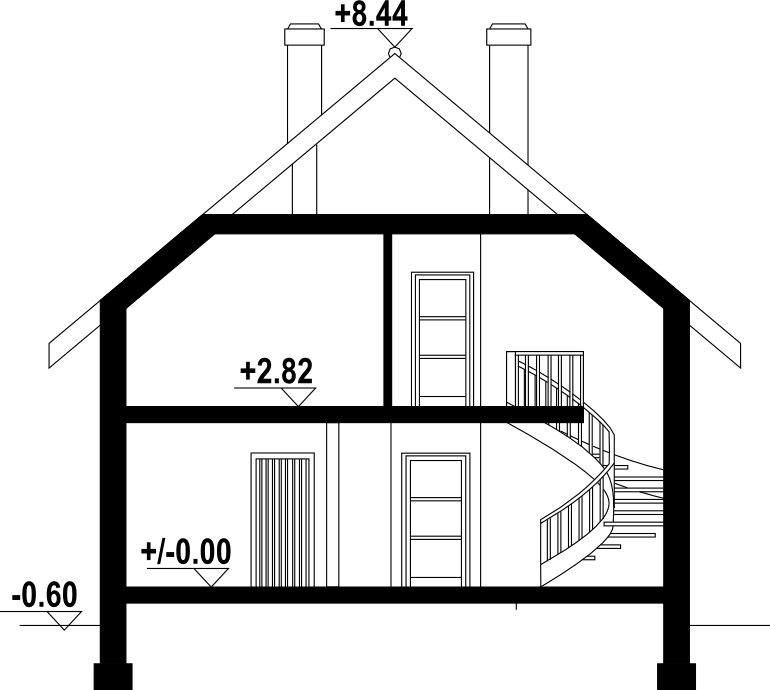

Dachaufbau Schnitt

  • Nut- und Federbrett 19mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Option 2 (zur Auswahl): Außenwand – Fassaden Bretter 28mm

Außenwand – Fassaden Bretter 28mm

  • Holzfassaden Profilbretter mit einem Querschnitt von 28x170mm
  • 30 mm Luftraum – Hinterlüftung
  • Windbremse /Fassadenbahn Windsperre
  • Holzkonstruktion 45 x 200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • OSB-Platte 15mm
  • Horizontale Konstruktion 50×50 mm gefüllt mit einer 50 mm starken Mineralwolle-Dämmmatte, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Montagezone 50mm / Holzkonstruktion 50mm (für Elektroinstallation)
  • Dampfsperre
  • 20 mm Holzbretter, Fermacell – Platten oder GK-Platte (Badezimmer mit OSB-Platte + Gipskarton ausgekleidet)
  • *Optional können wir eine Außenwand mit einem Wärmekoeffizienten bauen mit U = 0,12 W/(m²K)

Innenwand

  • Nut und Federbrett 20 mm, Fermacell-Platten oder GK-Platte
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Federbrett 20 mm, Fermacell-Platten oder GK-Platte

Decke EG zu DG

  • Gipskarton
  • Holzkonstruktion 30 mm
  • Folie
  • Deckenbalken gefüllt mit 200 mm dicker Mineralwolle (Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Dampfsperre
  • Fußboden: 22 mm dicke OSB-Platte

Dachaufbau Schnitt

  • Nut- und Federbrett 19mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Fertighaus mit Dachgeschoss AH1354
Fertighaus mit Dachgeschoss AH1354Fertighaus mit Dachgeschoss AH1354

    Bystra-Holzhaus FIRMA

    "Jar-Mat" sc. PL-34-235 BYSTRA

    oder

    Kostenlose Angebotsformular

    *Diese Informationen dienen ausschließlich Informationszwecken und stellen kein Angebot im Sinne von Art. 66 des Bürgerlichen Gesetzbuches dar. Die auf unserer Website präsentierten Entwürfe sind Eigentum der Planungsbüros, mit denen wir zusammenarbeiten.

    *Es ist möglich, Änderungen an den Hausplänen vorzunehmen. Änderungen können vorgenommen werden in: Außenabmessungen, der Dachneigung und Dachform, Innen- und Außenwandverkleidungen, in der Konstruktion von Innenwänden sowie den Abmessungen von Fenstern und Türen, usw.
