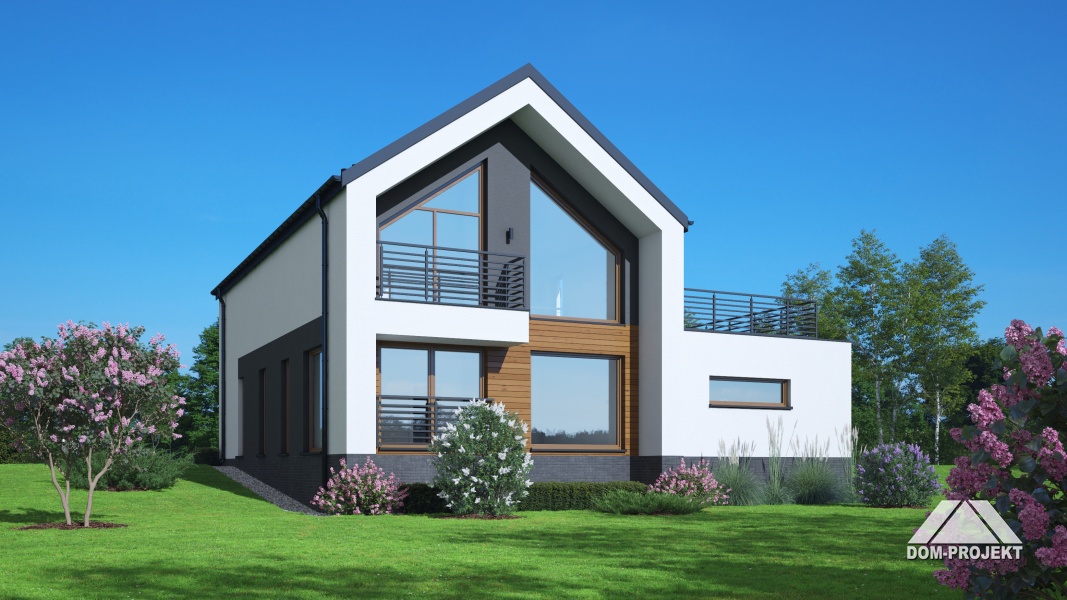

Ein modernes Haus im Scheunenstil

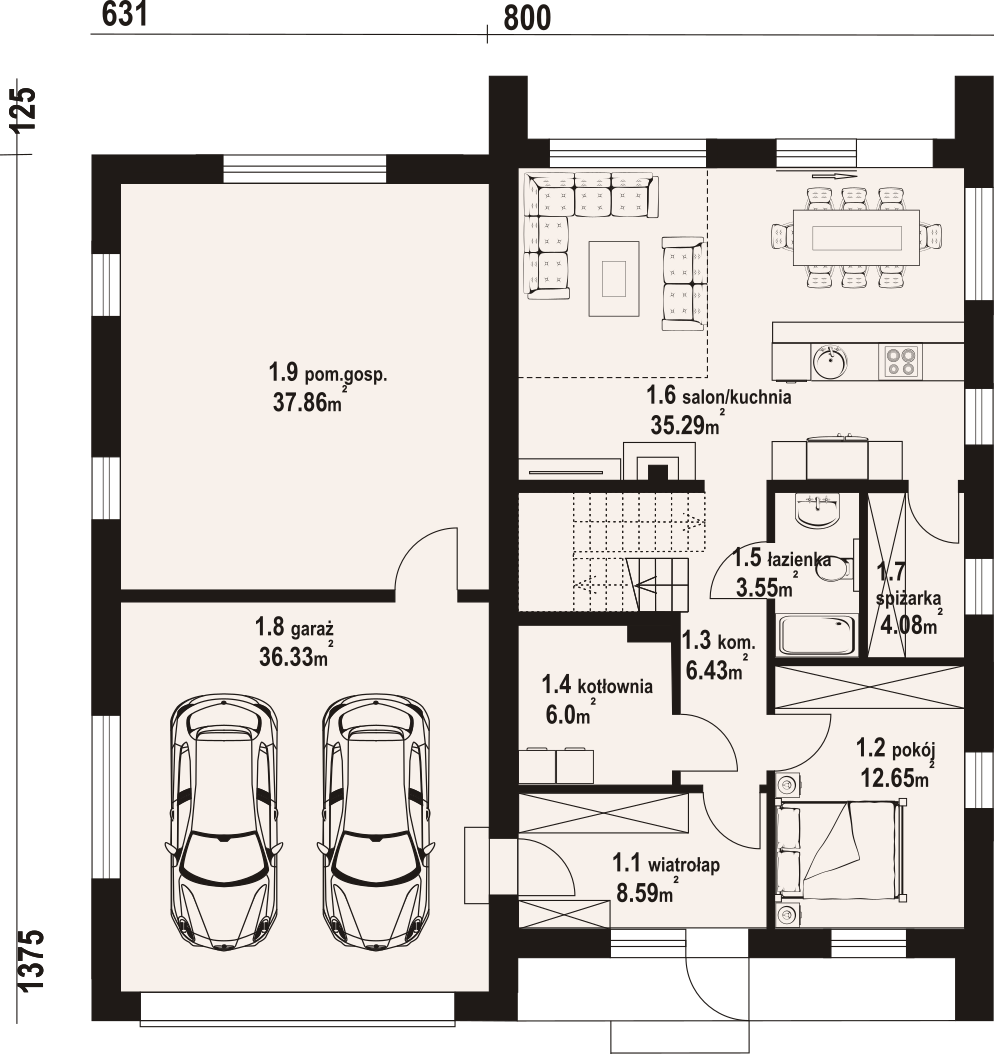

Im Erdgeschoss befindet sich ein gemütliches Wohnzimmer mit Kamin und großen Fenstern. Die offene Küche geht in eine praktische Speisekammer über. Ein zusätzliches Zimmer kann als Homeoffice oder Schlafzimmer genutzt werden. Ein Hauswirtschaftsraum neben der Garage bietet sich ideal als Heimstudio an. Ein Badezimmer und ein Heizungsraum vervollständigen die funktionale Raumaufteilung des Erdgeschosses. Das Dachgeschoss bietet drei Schlafzimmer – das Hauptschlafzimmer mit Ankleidezimmer und eigenem Bad sowie ein weiteres Badezimmer.

Technische Daten:

Grundfläche:190,7 m²
Hausart:Einfamilienhaus
Geschosse:1,5
Dachneigung:35°
Firsthöhe:8.75 m
Dachform:Satteldach
Energiekonzept:Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:14,31 x 15,00 m
Option 1 (zur Auswahl): Außenwand Putz¹ – Holzfaser-Fassadendämmung

Außenwand Putz¹ – Holzfaser-Fassadendämmung

  • Fassadenkleber¹ + Fassadengewebe¹
  • Steico PROTECT Fassadendämmplatte 60 mm
  • Holzkonstruktion 60×200 mm mit Mineralwolle 200 mm gefüllt, Verhältnis Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperrfolien
  • OSB-Platten 15 mm oder Fermacell-Platen
  • Installationszone 50 mm – Holzkonstruktion 50 mm,
  • GK-Platten, Fermacell-Platten oder Holzbretter 20 mm (Badezimmer mit OSB + GK-Platten ausgestattet)

Innenwand

  • GK-Platten, Nut und Federbretter 20 mm oder Fermacell-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • GK-Platten, Nut und Federbretter 20 mm oder Fermacell-Platten

Decke EG zu DG

  • Sichtbar – Deckenbalken, Holzstruktur 160 x 240 mm (Andere Varianten sind ebenfalls möglich)
  • 20 mm Sichtschalbretter/Rauhspund (Schalungsbretter Nut und Feder), gehobelt
  • Dampfsperre
  • Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W / mK
  • OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

  • Nut- und Federbretter 19mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Option 2 (zur Auswahl): Außenwand – Fassadenverkleidung aus Holz 28 mm

Außenwand – Fassadenverkleidung aus Holz 28 mm

  • Holzfassaden Profilbretter mit einem Querschnitt von 28×170 mm
  • 30 mm Luftraum – Hinterlüftung
  • Windbremse /Fassadenbahn Windsperre
  • Holzkonstruktion 60 x 200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • OSB-Platte 15 mm
  • Horizontale Konstruktion 50 mm gefüllt mit einer 50 mm starken Mineralwolle-Dämmmatte, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation)
  • Dampfsperre
  • 20 mm Nut und Feder Bretter, Fermacell – Platten oder GK-Platten (Badezimmer mit OSB-Platten + Gipskarton ausgekleidet)
  • *Optional können wir eine Außenwand mit einem Wärmekoeffizienten bauen mit U = 0,12 W/(m²K)

Innenwand

  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten

Decke EG zu DG

  • Sichtbar – Deckenbalken, Holzstruktur 160 x 240 mm (Andere Varianten sind ebenfalls möglich)
  • 20 mm Sichtschalbretter/Rauhspund (Schalungsbretter Nut und Feder), gehobelt
  • Dampfsperre
  • Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W / mK
  • OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

  • Nut und Feder Bretter 19 mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20 mm
  • Dachlatten- Lattung 45×50 mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20 mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Modernes Haus AH1900
Modernes Haus AH1900Modernes Haus AH1900

    Bystra-Holzhaus FIRMA

    "Jar-Mat" sc. PL-34-235 BYSTRA

    oder

    Kostenlose Angebotsformular

    *Diese Informationen dienen ausschließlich Informationszwecken und stellen kein Angebot im Sinne von Art. 66 des Bürgerlichen Gesetzbuches dar. Die auf unserer Website präsentierten Entwürfe sind Eigentum der Planungsbüros, mit denen wir zusammenarbeiten.

    *Es ist möglich, Änderungen an den Hausplänen vorzunehmen. Änderungen können vorgenommen werden in: Außenabmessungen, der Dachneigung und Dachform, Innen- und Außenwandverkleidungen, in der Konstruktion von Innenwänden sowie den Abmessungen von Fenstern und Türen, usw.
