Kompakte Klassisches Dreigiebelhaus Zweifamilienhaus.

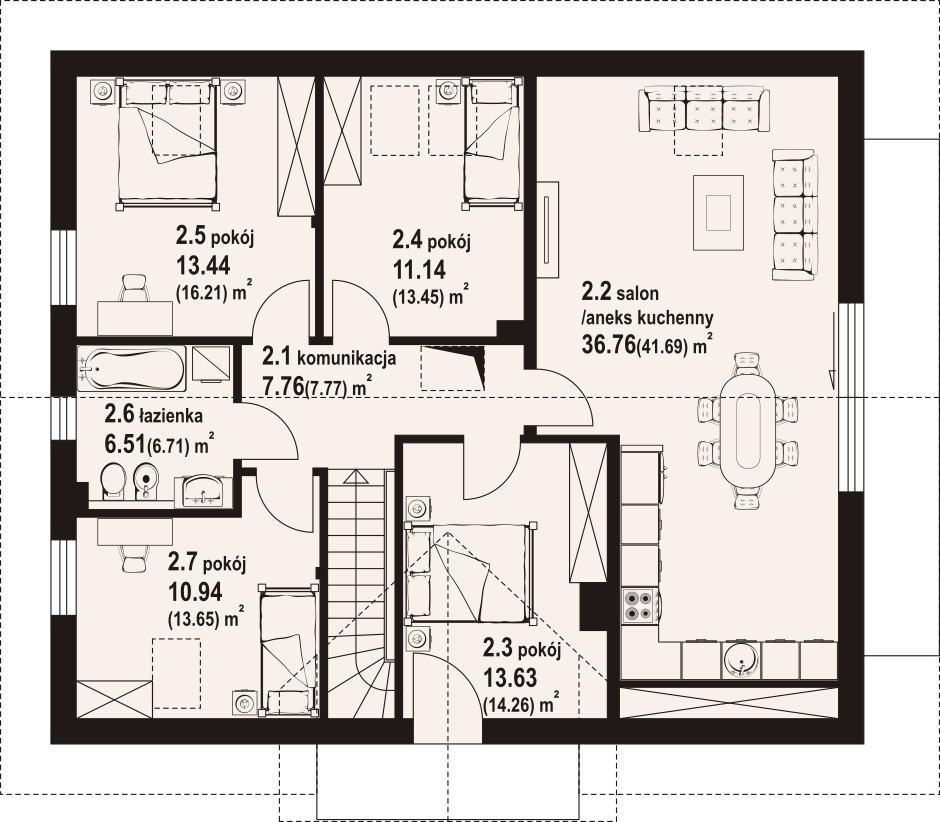

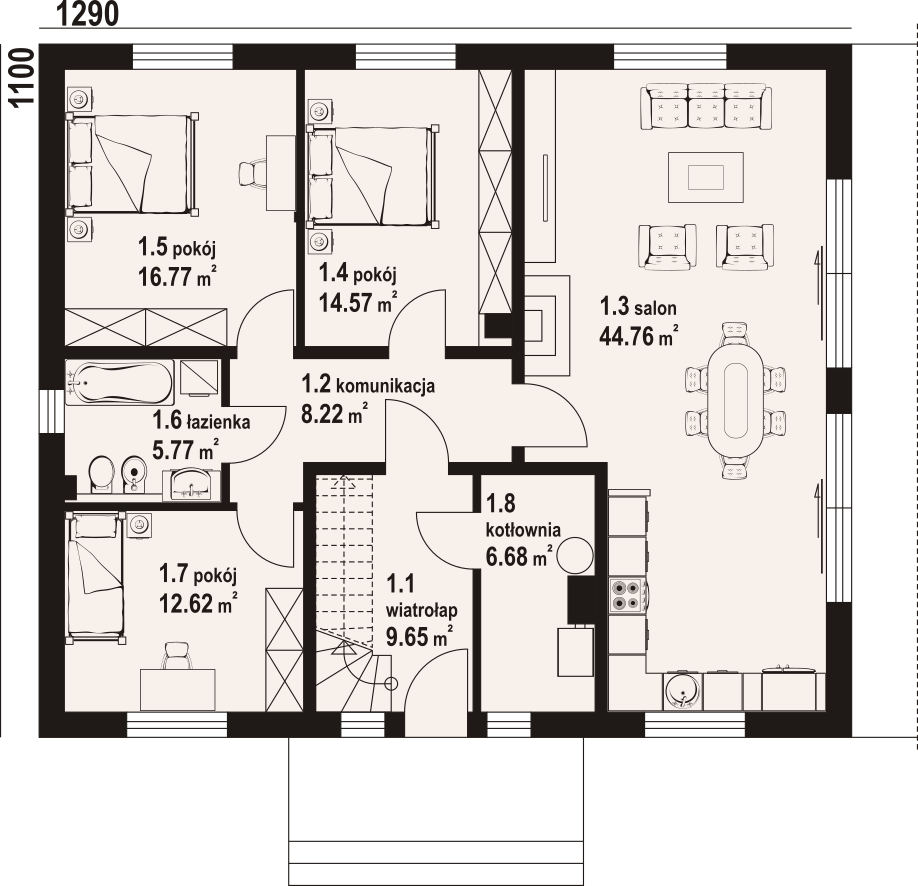

Das Dachgeschoss ist eine separate Wohnung. Im Erdgeschoss befinden sich ein Wohnzimmer mit Kochnische, Kamin und Zugang zur Terrasse, drei Schlafzimmer, ein Badezimmer, ein Flur, ein Heizraum und ein Windfang. Das Dachgeschoss verfügt über ein Wohnzimmer mit Kochnische, vier Schlafzimmer, ein Badezimmer, einen Flur und einen vom Wohnzimmer aus zugänglichen Balkon.

Grundfläche:	141,90 m²
Hausart:	Zweifamilienhaus
Geschosse:	1,5
Dachneigung:	38°

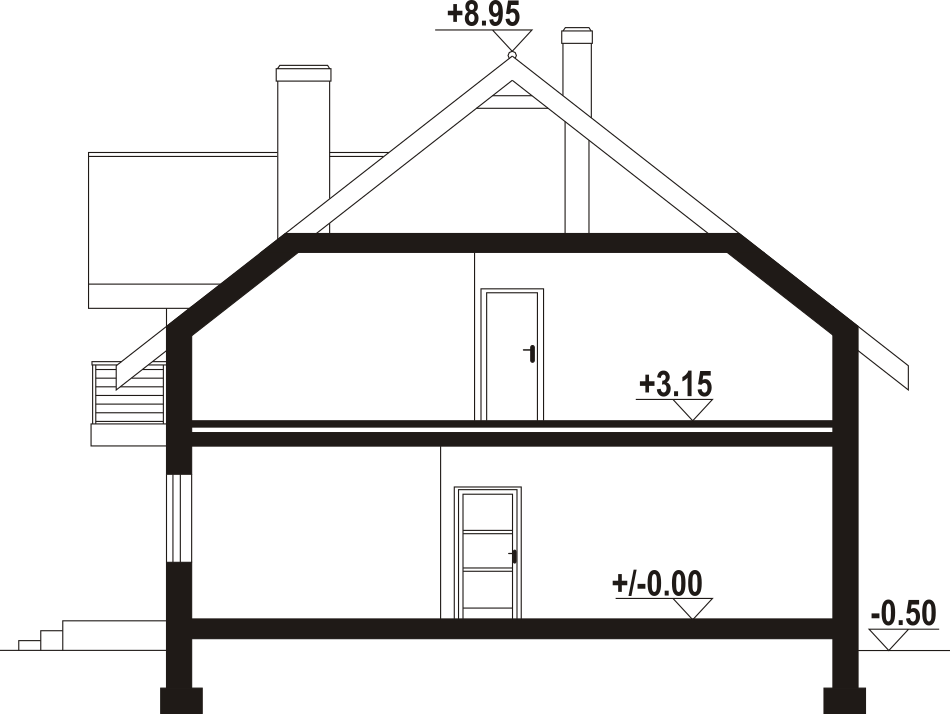

Firsthöhe:	9,45 m
Dachform:	Satteldach
Energiekonzept:	Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:	12,90 x 11,00 m

Option 1 (zur Auswahl): Außenwand Putz¹ – Holzfaser-Fassadendämmung

Außenwand Putz¹ – Holzfaser-Fassadendämmung

Fassadenkleber¹ + Fassadengewebe¹
NATURHELD Fassadendämmplatte 60 mm
Holzkonstruktion 60×200 mm mit Mineralwolle 200 mm gefüllt, Verhältnis Wärmeübertragung λD = 0,033 W/mK
OSB-Platten 15 mm oder Fermacell-Platen
Dampfsperrfolie
Installationszone 50 mm – Holzkonstruktion 50 mm + Steinwolle 50 mm
GK-Platte, Fermacell-Platte oder Holzbretter 20 mm (Badezimmer mit OSB + GK-Platten ausgestattet)

Innenwand

GK-Platte, Rauspund Bretter Nut&Feder 20 mm oder Fermacell-Platten
Dampfsperre
Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W/mK
Dampfsperre
GK-Platte, Rauspund Bretter Nut&Feder 20 mm oder Fermacell-Platten

Decke EG zu DG

GK-Platten oder Rauspund Bretter Nut&Feder 20 mm
Holzkonstruktion/Installationszone 30 mm (luft- Installationsebene)
Dampfsperre
Deckenträger – Holzkonstruktion KVH 80×200 mm (Die Trägerabmessungen unterliegen weiterhin statischen Berechnungen.)
Holzkonstruktion, Bodenbalken mit Schallschutz-Dämmung 100mm Wärmeübertragung λD = 0,033W/mK
Diffusionsoffene Folie
OSB-Platten 22 mm oder Dielen-Bodenbretter 28 mm

Dachaufbau Schnitt

Rauspund, Holzbretter N+F 20 mm oder GK-Platten
Dampfsperre
Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
Atmungsaktive Folie/Dachdichtungsbahn
Dachlatten-Kontralattung 20 mm
Dachlatten- Lattung 45×50 mm
Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20 mm
**Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

Dreifach verglastes Kunststofffenster
Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
Innentüren aus Naturholz, (auch andere Türen möglich)
Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
„Andreaskreuz“ Balustradengeländer – für Balkone und Terrassen
Lärchenholz-Terrassenboden
Schiebetür zum Balkon

Option 2 (zur Auswahl): Außenwand – Fassadenverkleidung aus Holz 28mm

Außenwand – Fassadenverkleidung aus Holz 28mm

Holzfassaden Profilbretter mit einem Querschnitt von 28×170 mm
30 mm Luftraum – Hinterlüftung
Windbremse /Fassadenbahn Windsperre
NATURHELD Fassadendämmplatte 60 mm
Holzkonstruktion 60×200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
OSB-Platte 15 mm
Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation) + Steinwolle 50 mm
Dampfsperre
20 mm Rauspund Nut&Feder Holzbretter, Fermacell – Platten oder GK-Platte (Badezimmer mit OSB-Platte + Gipskarton ausgekleidet)
*Optional können wir eine Außenwand mit einem Wärmekoeffizienten bauen mit U = 0,12 W/(m²K)

Innenwand

Rauspund Bretter Nut&Feder 20 mm, Fermacell-Platten oder GK-Platte
Dampfsperre
Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W/mK
Dampfsperre
Rauspund Bretter Nut&Feder 20 mm, Fermacell-Platten oder GK-Platte

Decke EG zu DG

Sichtbar – Deckenbalken, Holzstruktur 160×240 mm
20 mm Sichtschalbretter/Rauhspund Nut- und Federbretter
Dampfsperre
Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W/mK
OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

Rauspund Bretter Nut&Feder 19 mm oder Gipskartonplatten – Raumseitige Verkleidung
Dampfsperre
Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
Diffusionsoffene Folie, Dachdichtungsbahn
Dachlatten-Kontralattung 20 mm
Dachlatten- Lattung 45×50 mm
Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20 mm
**Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

Dreifach verglastes Kunststofffenster
Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
Innentüren aus Naturholz, (auch andere Türen möglich)
Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
„Andreaskreuz“ Balustradengeländer – für Balkone und Terrassen
Lärchenholz-Terrassenboden
Schiebetür zum Balkon

Option 3 (zur Auswahl): Außenwand – 88 mm Blockbohlen

Außenwand – 88 mm Blockbohlen

Nut- und Feder Blockbohlen von 88 mm (Optional: 114mm, 134mm bis 238 mm)
Dampfdurchlässige Folie/winddichte Fassadenbahn
Rahmenkonstruktion 45×150 mm gefüllt mit 150 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
Holzkonstruktion 45×50 mm gefüllt mit 50 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK)
Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation)
Dampfsperre, Diffusionsdichte Folie
Raumseitige Verkleidung, 20 mm Rauspund Nut&Feder Bretter, Fermacell-Platten oder GK-Platten (Badezimmer mit OSB-Platten + Gipskarton verkleidet)

Innenwand

Rauspund Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten
Dampfsperre
Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W/mK
Dampfsperre
Rauspund Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten

Decke EG zu DG

Sichtbar – Deckenbalken, Holzstruktur 160×240 mm
20 mm Sichtschalbretter/Rauhspund Nut- und Federbretter
Dampfsperre
Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W/mK
OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

Rauspund Nut- und Federbretter 19mm oder Gipskartonplatten – Raumseitige Verkleidung
Dampfsperre
Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
Diffusionsoffene Folie, Dachdichtungsbahn
Dachlatten-Kontralattung 20 mm
Dachlatten- Lattung 45×50 mm
Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20 mm
**Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

Dreifach verglastes Kunststofffenster
Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
Innentüren aus Naturholz, (auch andere Türen möglich)
Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
„Andreaskreuz“ Balustradengeländer – für Balkone und Terrassen
Lärchenholz-Terrassenboden
Schiebetür zum Balkon

Option 4 (zur Auswahl): Außenwand – 238 oder 278 mm Blockbohlen

Außenwand – 238 oder 278 mm Blockbohlen

Nut- und Feder Blockbohlen 238 mm/278mm

Innenwand

Nut und Feder Rauspund Bretter 20 mm, Fermacell-Platten oder GK-Platten
Dampfsperre
Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W/mK
Dampfsperre
Nut und Feder Rauspund Bretter 20 mm, Fermacell-Platten oder GK-Platten

Decke EG zu DG

Sichtbar – Deckenbalken, Holzstruktur 160×240 mm
20 mm Sichtschalbretter/Rauhspund Nut- und Federbretter
Dampfsperre
Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W/mK
OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

Rauspund Nut- und Federbretter 19 mm oder Gipskartonplatten – Raumseitige Verkleidung
Dampfsperre
Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
Diffusionsoffene Folie, Dachdichtungsbahn
Dachlatten-Kontralattung 20 mm
Dachlatten- Lattung 45×50 mm
Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20 mm
**Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

Dreifach verglastes Kunststofffenster
Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
Innentüren aus Naturholz, (auch andere Türen möglich)
Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
„Andreaskreuz“ Balustradengeländer – für Balkone und Terrassen
Lärchenholz-Terrassenboden
Schiebetür zum Balkon

*Es ist möglich, Änderungen an den Hausplänen vorzunehmen. Änderungen können vorgenommen werden in: Außenabmessungen, der Dachneigung und Dachform, Innen- und Außenwandverkleidungen, in der Konstruktion von Innenwänden sowie den Abmessungen von Fenstern und Türen, usw.
