Bungalow mit Dachausbau B1855

Grundfläche: 165,00 m²
Zurück: Grundfläche über 80m2
Bungalow mit Dachausbau B1855
gedämmtes Blockhausgedämmtes Blockhausgedämmtes Blockhausgedämmtes BlockhausAlle Fotos (10)

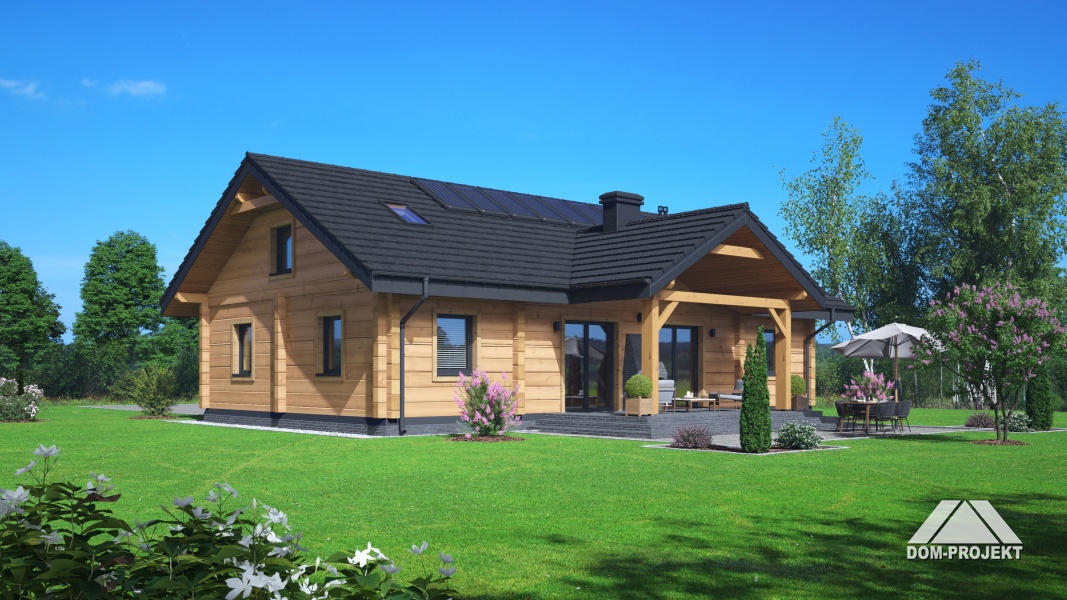

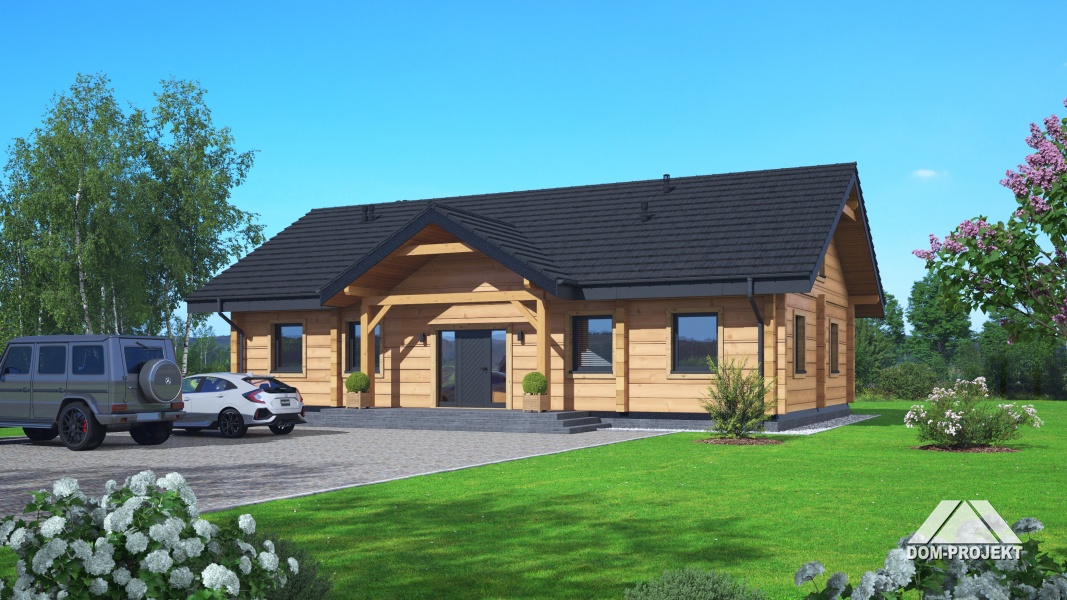

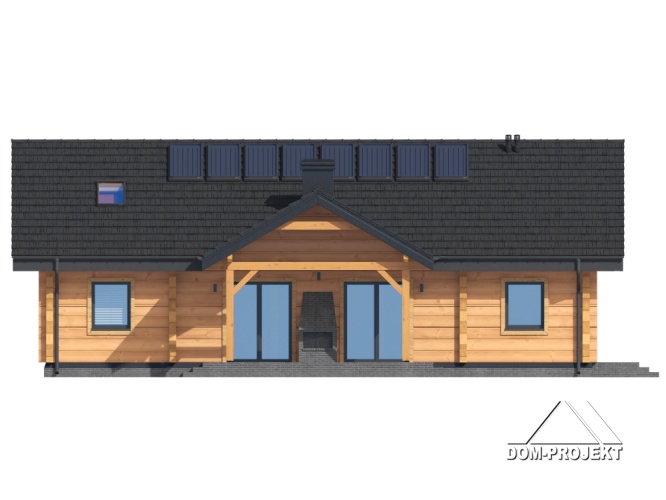

Blockhaus Bungalow mit Dachausbau Möglichkeit

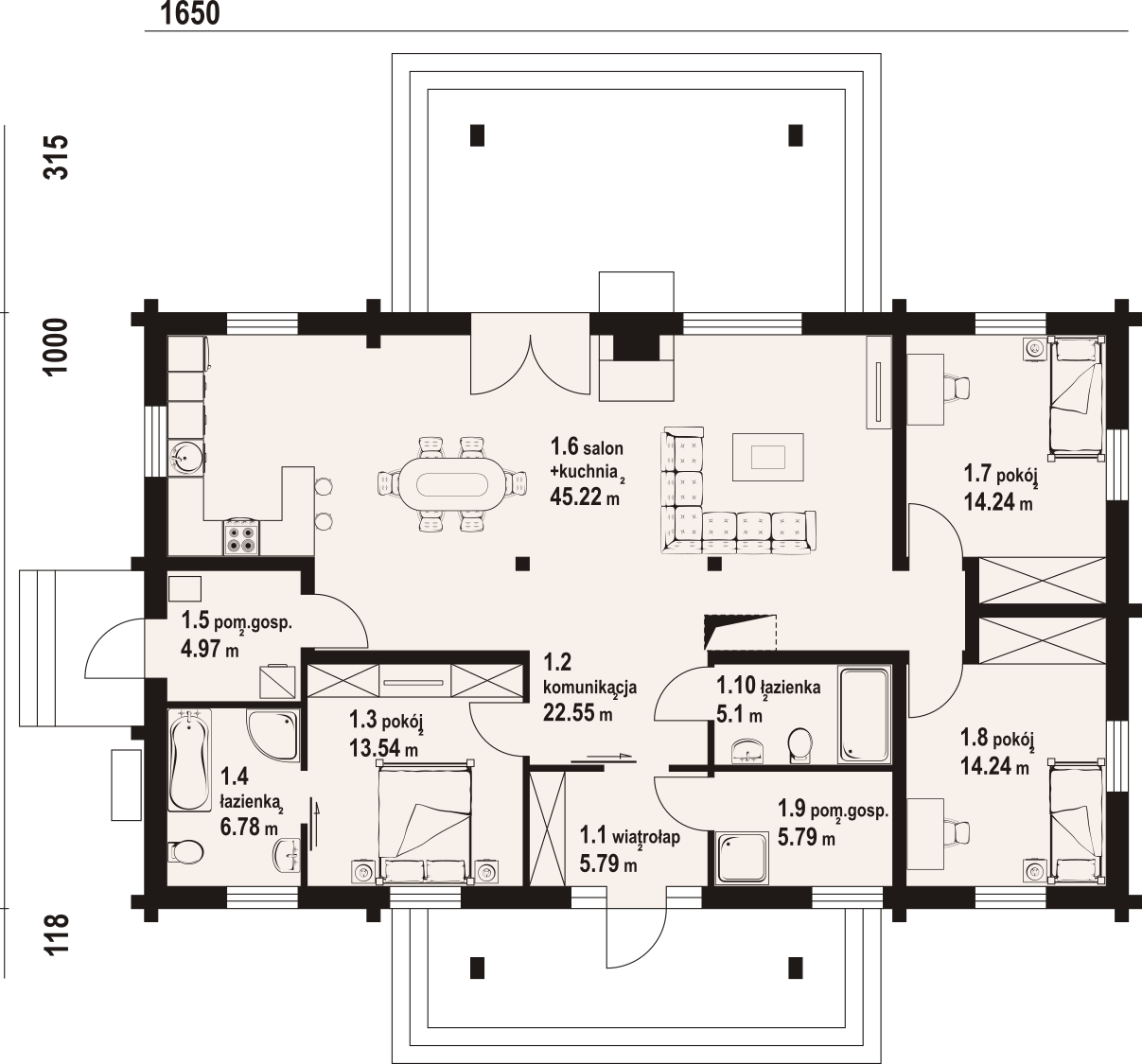

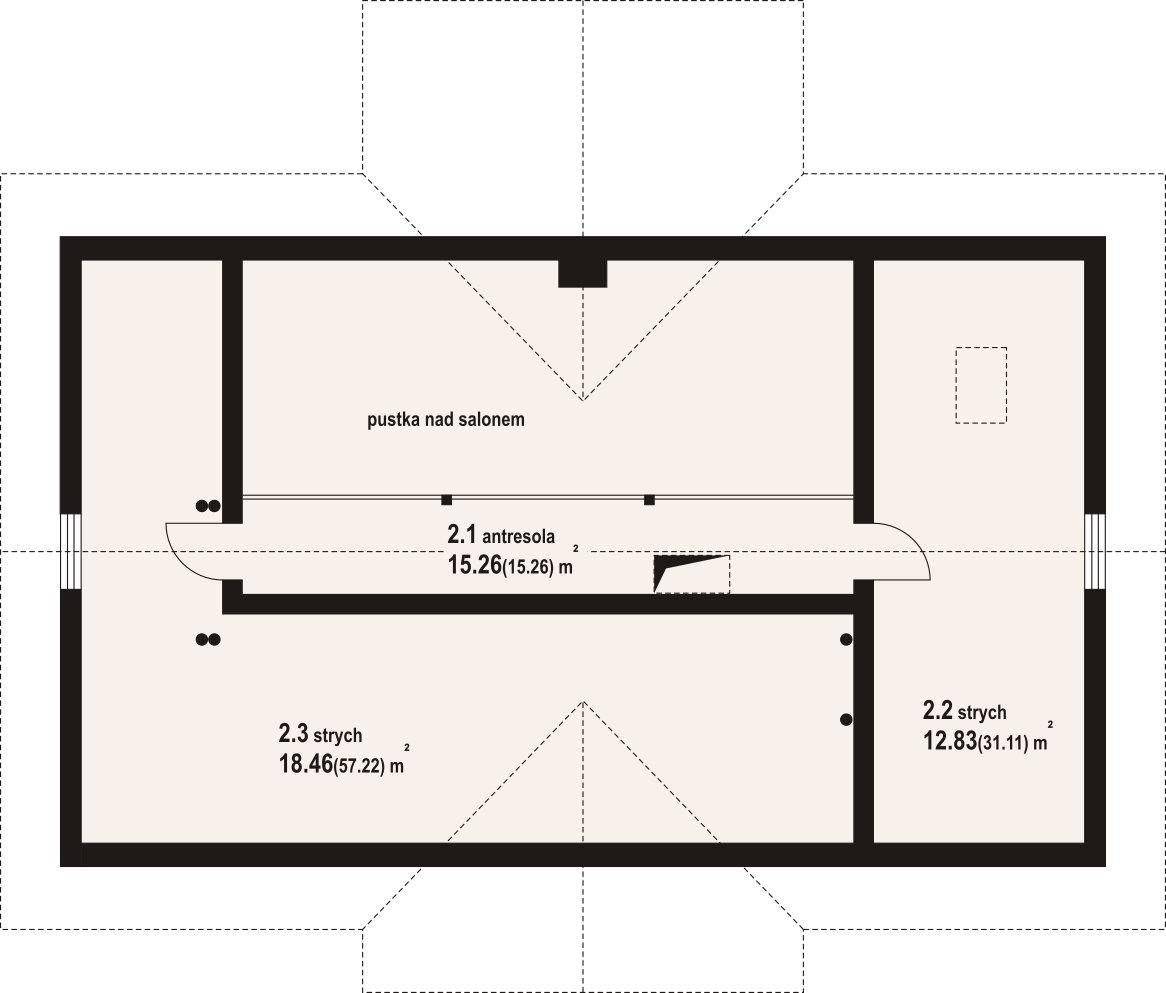

Sehr gut gedämmtes Blockhaus – ein eingeschossiges Gebäude (Bungalow mit Dachausbau), das als Einfamilienhaus dient und über eine Holzfassade verfügt. Im Erdgeschoss befindet sich ein Wohnzimmer mit integrierter Küche und Zugang zu einer großen, überdachten Terrasse. Auf dieser Ebene liegen zudem drei Schlafzimmer, zwei Badezimmer, zwei Wirtschaftsräume, ein Flur sowie ein Windfang. Im Dachgeschoss befinden sich eine Galerie (Mezzanin) sowie zwei weitere Dachgeschossbereiche.

Technische Daten:

Grundfläche:165,00 m² + Terrasse
Hausart:Einfamilienhaus
Geschosse:1
Dachneigung:30°
Firsthöhe:7,29 m
Dachform:Satteldach
Energiekonzept:Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:16,50 x 10,00 m
Option 1 (zur Auswahl): Außenwand – 88 mm Blockbohlen

Außenwand – 88 mm Blockbohlen

  • Nut- und Feder Blockbohlen von 88 mm (Optional: 114mm, 134mm bis 238 mm)
  • Dampfdurchlässige Folie/winddichte Fassadenbahn
  • Rahmenkonstruktion 45×150 mm gefüllt mit 150 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Holzkonstruktion 45×50 mm gefüllt mit 50 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation)
  • Dampfsperre, Diffusionsdichte Folie
  • Raumseitige Verkleidung, 20 mm Nut und Feder Bretter, Fermacell-Platten oder GK-Platten (Badezimmer mit OSB-Platten + Gipskarton verkleidet)

Innenwand

  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten

Decke EG zu DG

  • Sichtbar – Deckenbalken, Holzstruktur 160 x 240 mm (Andere Varianten sind ebenfalls möglich)
  • 20 mm Sichtschalbretter/Rauhspund (Schalungsbretter Nut und Feder), gehobelt
  • Dampfsperre
  • Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 300 mm Wärmeübertragung λD = 0,033 W / mK
  • Diffusionsoffene Folie
  • OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

  • Dach Holzkonstruktion – Sparren 80x200mm
  • Dachdichtungsbahn/atmungsaktive Folie
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
Option 2 (zur Auswahl): Außenwand – Fassadenverkleidung aus Holz 28mm

Bungalow mit Dachausbau Außenwand – Fassadenverkleidung aus Holz 28mm

  • Holzfassaden Profilbretter mit einem Querschnitt von 28x170mm
  • 30 mm Luftraum – Hinterlüftung
  • Windbremse /Fassadenbahn Windsperre
  • Holzkonstruktion 60 x 200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • OSB-Platte 15mm
  • Horizontale Konstruktion 50 mm gefüllt mit einer 50 mm starken Mineralwolle-Dämmmatte, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Montagezone 50mm / Holzkonstruktion 50mm (für Elektroinstallation)
  • Dampfsperre
  • 20 mm Nut und Feder Bretter, Fermacell – Platten oder Gipskartonplatten (Badezimmer mit OSB-Platten + Gipskartonplatten ausgekleidet)
  • *Optional können wir eine Außenwand mit einem Wärmekoeffizienten bauen mit U = 0,12 W/(m²K)

Innenwand

  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder Gipskartonplatten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder Gipskartonplatten

Decke EG zu DG

  • 20mm Nut und Feder Täfelungsbrett, gehobelt oder Gipskartonplatten
  • Dampfsperrfolie
  • Deckenträger 80x200mm gefüllt mit Mineralwolle 200mm, Wärmeübertragung λD = 0,033 W/mK
  • Bodenbalken mit Mineralwollfüllung 100mm, Wärmeübertragung λD = 0,033 W/mK
  • Dampfdurchlässige Folie
  • Holzboden, OSB-Platten 22mm

Dachaufbau Schnitt

  • Dach Holzkonstruktion – Sparren 80x200mm
  • Dachdichtungsbahn/atmungsaktive Folie
  • Dachlatten – Kontralattung 30mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz (lackiert, gedämmt), gefertigt gemäß Bauplan (auch andere Türtypen aus dem Katalog möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
Bungalow mit Dachausbau B1855
Bungalow mit Dachausbau B1855Bungalow mit Dachausbau B1855

    Bystra-Holzhaus FIRMA

    "Jar-Mat" sc. PL-34-235 BYSTRA

    oder

    Kostenlose Angebotsformular

    *Diese Informationen dienen ausschließlich Informationszwecken und stellen kein Angebot im Sinne von Art. 66 des Bürgerlichen Gesetzbuches dar. Die auf unserer Website präsentierten Entwürfe sind Eigentum der Planungsbüros, mit denen wir zusammenarbeiten.

    *Es ist möglich, Änderungen an den Hausplänen vorzunehmen. Änderungen können vorgenommen werden in: Außenabmessungen, der Dachneigung und Dachform, Innen- und Außenwandverkleidungen, in der Konstruktion von Innenwänden sowie den Abmessungen von Fenstern und Türen, usw.
