Schwedenhaus Bungalow B1870

Grundfläche: 135.65 m²
Zurück: Grundfläche über 80m2
Schwedenhaus Bungalow B1870
Schwedenhaus Bungalow B1870Schwedenhaus Bungalow B1870Schwedenhaus Bungalow B1870Schwedenhaus Bungalow B1870Alle Fotos (9)

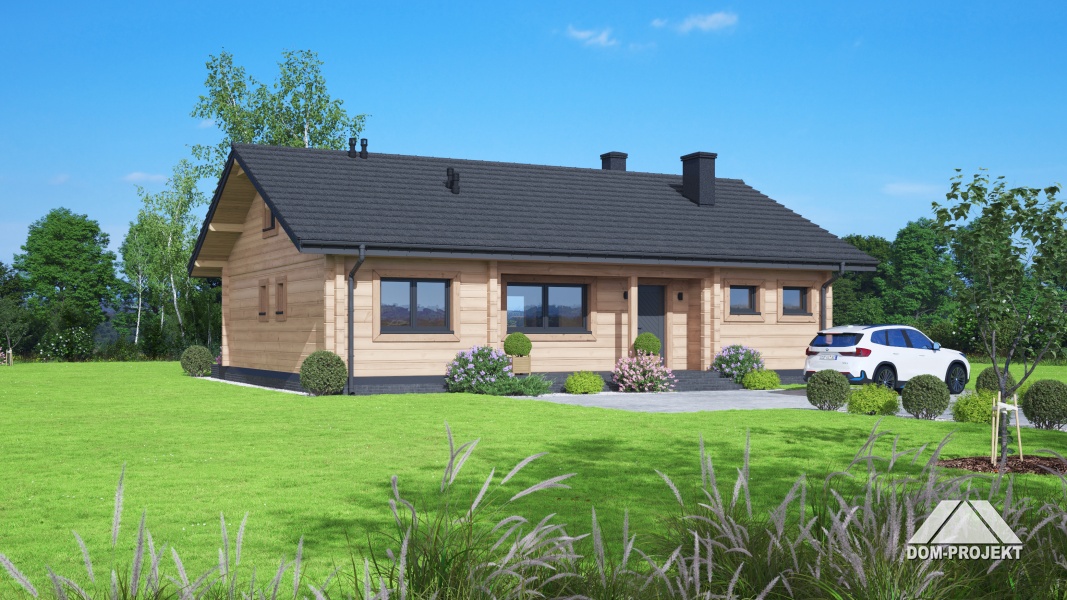

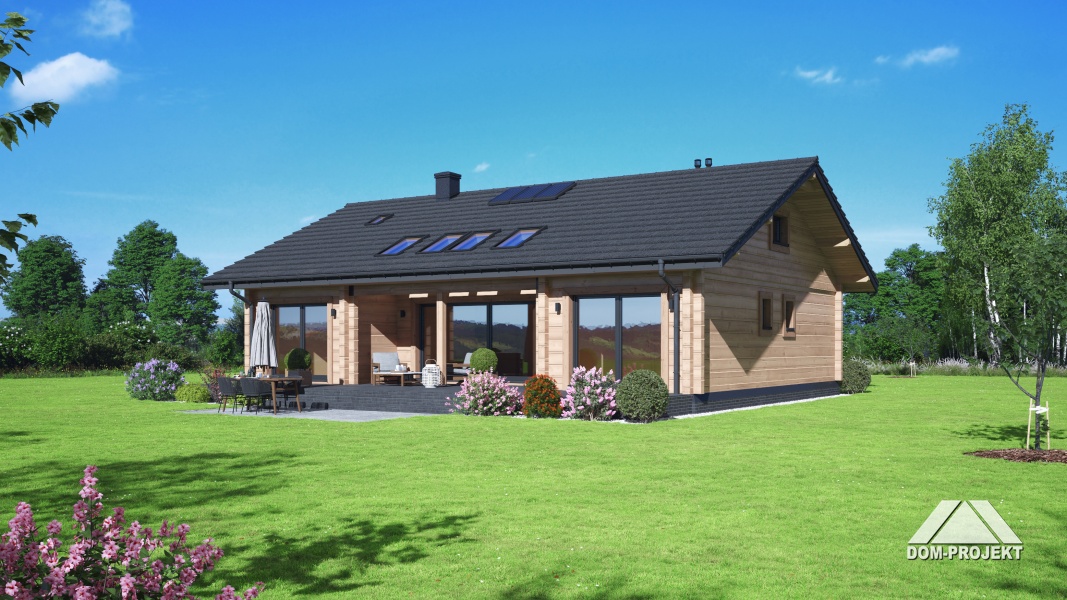

Eingeschossiges Schwedenhaus Bungalow

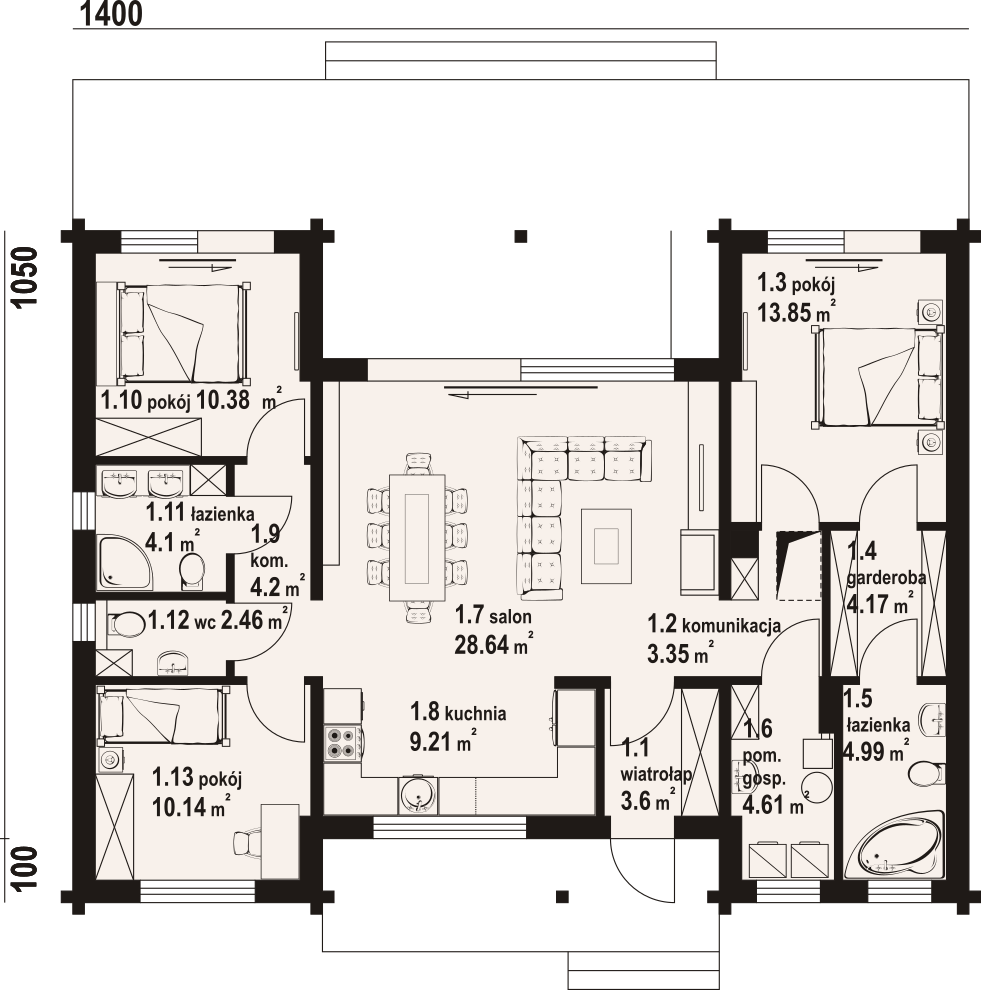

Wohnzimmer mit Kochnische, Kamin und Zugang zu einer teilweise überdachten Terrasse. Drei Schlafzimmer, zwei Badezimmer, ein WC, ein begehbarer Kleiderschrank, ein Hauswirtschaftsraum, ein Flur und ein Windfang.

Technische Daten:

Grundfläche:135.65 m²
Hausart:Einfamilienhaus
Geschosse:1,5
Dachneigung:25°
Firsthöhe:6.4 m
Dachform:Satteldach
Energiekonzept:Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:14,00 x 10,50 m
Option 1 (zur Auswahl): Außenwand – Holzfassaden Bretter 28mm

Außenwand – Holzfassaden Bretter 28mm

  • Holzfassaden Profilbretter mit einem Querschnitt von 28x170mm
  • 30 mm Luftraum – Hinterlüftung
  • Windbremse /Fassadenbahn Windsperre
  • Holzkonstruktion 45 x 200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • OSB-Platte 15mm
  • Horizontale Konstruktion 50×50 mm gefüllt mit einer 50 mm starken Mineralwolle-Dämmmatte, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Montagezone 50mm / Holzkonstruktion 50mm (für Elektroinstallation)
  • Dampfsperre
  • 20 mm Holzbretter, Fermacell – Platten oder GK-Platte (Badezimmer mit OSB-Platte + Gipskarton ausgekleidet)
  • *Optional können wir eine Außenwand mit einem Wärmekoeffizienten bauen mit U = 0,12 W/(m²K)

Innenwand

  • Nut und Federbrett 20 mm, Fermacell-Platten oder GK-Platte
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Federbrett 20 mm, Fermacell-Platten oder GK-Platte

Decke EG zu DG

  • 20mm Nut und Feder Täfelungsbrett, gehobelt oder GK-Platte
  • Dampfsperrfolie
  • Deckenträger 80x200mm gefüllt mit Mineralwolle 200mm, Wärmeübertragung λD = 0,033 W/mK
  • Bodenbalken mit Mineralwollfüllung 100mm, Wärmeübertragung λD = 0,033 W/mK
  • Dampfdurchlässige Folie
  • Holzboden, OSB-Platten 22mm

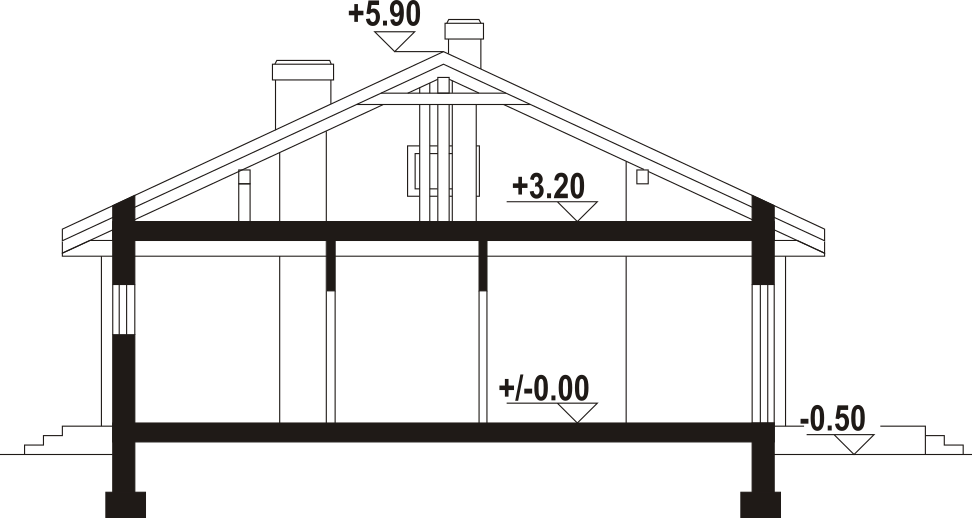

Dachaufbau Schnitt

  • Dach Holzkonstruktion – Sparren 80x200mm
  • Dachdichtungsbahn/atmungsaktive Folie
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
Option 2 (zur Auswahl): Außenwand – 88 mm – 158 mm Blockbohlen

Außenwand – 88 mm – 158 mm Blockbohlen

  • Nut- und Feder Blockbohlen von 88 mm (Optional: 114mm, 134mm bis 238 mm)
  • Dampfdurchlässige Folie/winddichte Fassadenbahn
  • Rahmenkonstruktion 45×150 mm gefüllt mit 150 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Holzkonstruktion 45×50 mm gefüllt mit 50 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation)
  • Dampfsperre, Diffusionsdichte Folie
  • Raumseitige Verkleidung, 20 mm Nut- und Federbrett, Fermacell-Platten oder GK-Platte (Badezimmer mit OSB-Platte + Gipskarton verkleidet)

Innenwand

  • Nut und Federbrett 20 mm, Fermacell-Platten oder GK-Platte
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Federbrett 20 mm, Fermacell-Platten oder GK-Platte

Decke EG zu DG

  • 20mm Nut und Feder Täfelungsbrett, gehobelt oder GK-Platte
  • Dampfsperrfolie
  • Deckenträger 80x200mm gefüllt mit Mineralwolle 200mm, Wärmeübertragung λD = 0,033 W/mK
  • Bodenbalken mit Mineralwollfüllung 100mm, Wärmeübertragung λD = 0,033 W/mK
  • Dampfdurchlässige Folie
  • Holzboden, OSB-Platten 22mm

Dachaufbau Schnitt

  • Dach Holzkonstruktion – Sparren 80x200mm
  • Dachdichtungsbahn/atmungsaktive Folie
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
Schwedenhaus Bungalow B1870
Schwedenhaus Bungalow B1870

    Bystra-Holzhaus FIRMA

    "Jar-Mat" sc. PL-34-235 BYSTRA

    oder

    Kostenlose Angebotsformular

    *Diese Informationen dienen ausschließlich Informationszwecken und stellen kein Angebot im Sinne von Art. 66 des Bürgerlichen Gesetzbuches dar. Die auf unserer Website präsentierten Entwürfe sind Eigentum der Planungsbüros, mit denen wir zusammenarbeiten.

    *Es ist möglich, Änderungen an den Hausplänen vorzunehmen. Änderungen können vorgenommen werden in: Außenabmessungen, der Dachneigung und Dachform, Innen- und Außenwandverkleidungen, in der Konstruktion von Innenwänden sowie den Abmessungen von Fenstern und Türen, usw.
