Architektenhaus Holzhaus AH1820

Grundfläche: 79,7 m²
Zurück: Architektenhäuser
Architektenhaus Holzhaus AH1820
HolzrahmenbauweiseHolzrahmenbauweiseHolzrahmenbauweiseHolzrahmenbauweiseAlle Fotos (9)

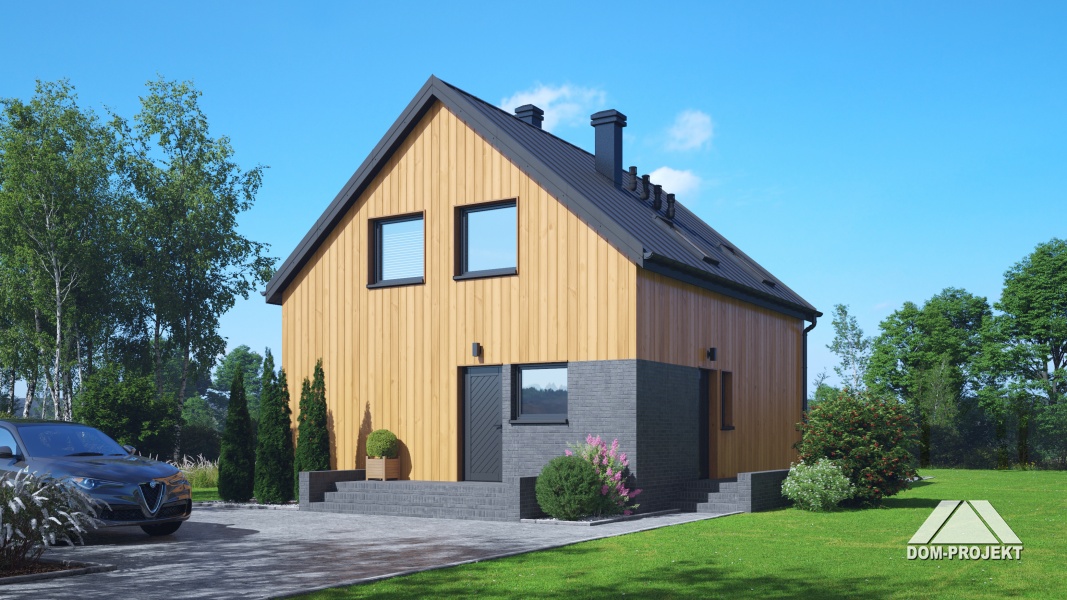

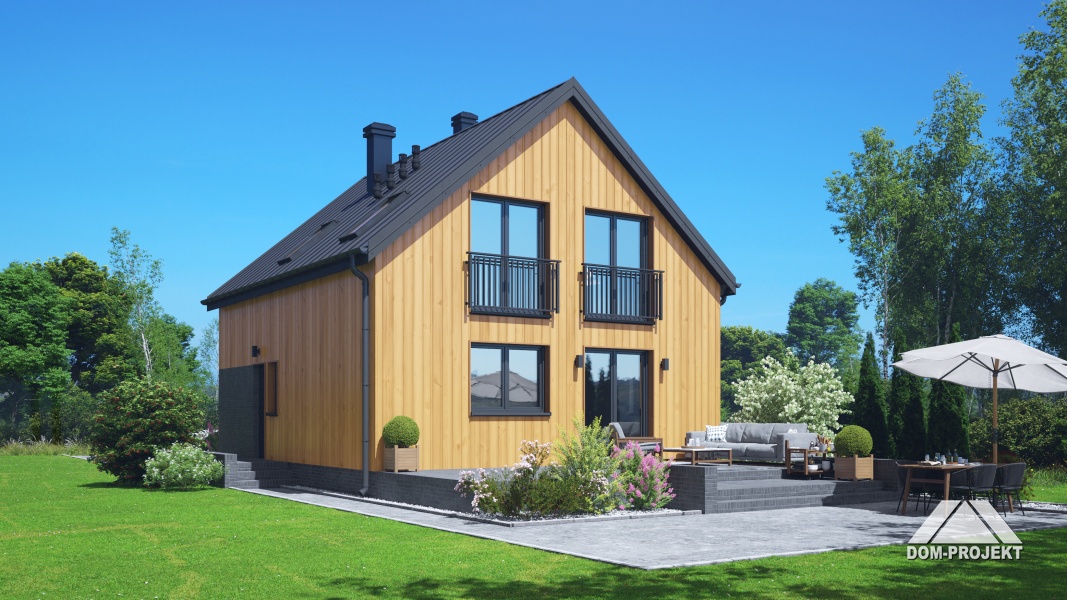

Architektenhaus Holzhaus in Holzrahmenbauweise

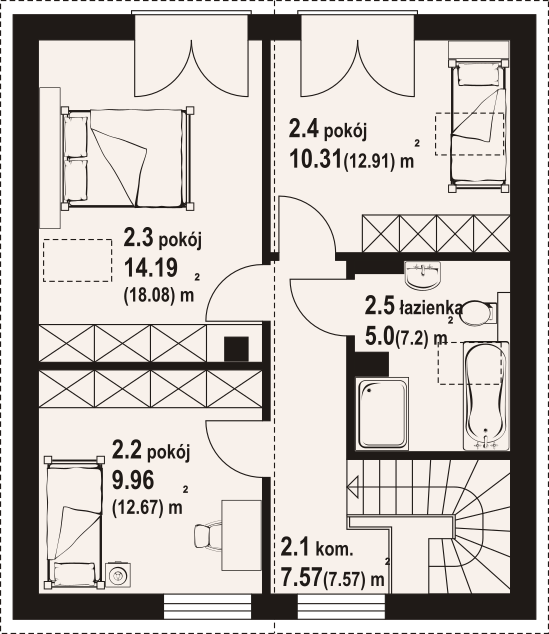

Ein modernes Holzhaus in Skelettbauweise, das sich durch ein durchdachtes architektonisches Konzept auszeichnet. Das Architektenhaus Holzhaus besticht durch eine funktionale Raumaufteilung und bietet 102,0 m² Wohnfläche sowie 4 Zimmer. Für die Fassadengestaltung stehen verschiedene Varianten zur Auswahl, beispielsweise mit Fassadenbrettern oder Holzbohlen. Es handelt sich um ein energieeffizientes Architektenhaus Holzhaus Modell AH1820 nach KfW55-Standard (auch KfW40-Standard ist möglich) mit Außenmaßen von 8,3 x 9,6 m. Im Erdgeschoss befinden sich ein Wohnzimmer mit offener Küche und Zugang zur Terrasse sowie ein Schlafzimmer. Auf dieser Ebene sind zudem ein Flur, ein Technikraum (Heizungsraum) und ein Badezimmer untergebracht. Das Dachgeschoss umfasst drei Schlafzimmer, ein Badezimmer und einen Flur..

Technische Daten:

Grundfläche:79,7 m²
Hausart:Einfamilienhaus
Geschosse:1,5
Dachneigung:40°
Firsthöhe:8.38 m
Dachform:Satteldach
Energiekonzept:Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:8,30 x 9,60 m
Option 1 (zur Auswahl): Außenwand – Fassadenverkleidung aus Holz 28 mm

Außenwand – Fassadenverkleidung aus Holz 28 mm

  • Holzfassaden Profilbretter mit einem Querschnitt von 28×170 mm
  • 30 mm Luftraum – Hinterlüftung
  • Windbremse /Fassadenbahn Windsperre
  • Holzkonstruktion 60 x 200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • OSB-Platte 15 mm
  • Horizontale Konstruktion 50 mm gefüllt mit einer 50 mm starken Mineralwolle-Dämmmatte, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation)
  • Dampfsperre
  • 20 mm Nut und Feder Bretter, Fermacell – Platten oder GK-Platten (Badezimmer mit OSB-Platten + Gipskarton ausgekleidet)
  • *Optional können wir eine Außenwand mit einem Wärmekoeffizienten bauen mit U = 0,12 W/(m²K)

Innenwand

  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten

Decke EG zu DG

  • Sichtbar – Deckenbalken, Holzstruktur 160 x 240 mm (Andere Varianten sind ebenfalls möglich)
  • 20 mm Sichtschalbretter/Rauhspund (Schalungsbretter Nut und Feder), gehobelt
  • Dampfsperre
  • Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W / mK
  • OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

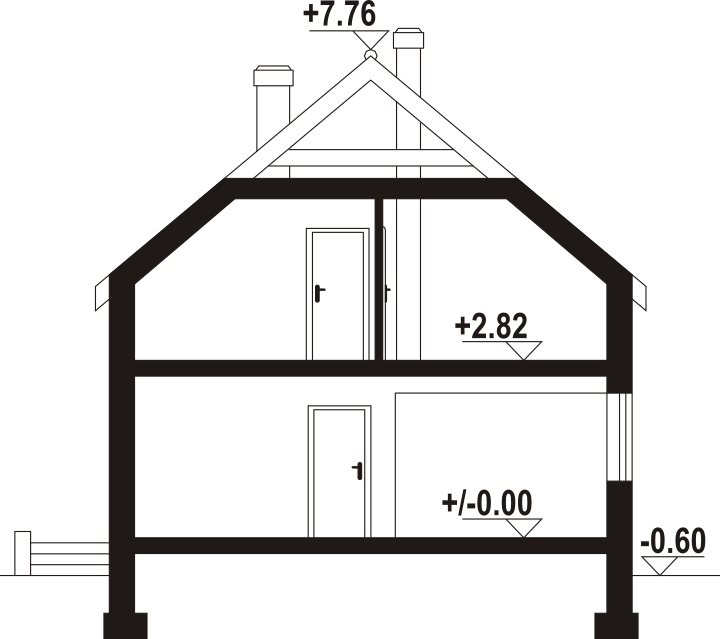

Dachaufbau Schnitt

  • Nut und Feder Bretter 19 mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20 mm
  • Dachlatten- Lattung 45×50 mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20 mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Option 2 (zur Auswahl): Außenwand – 88 mm Blockbohlen

Architektenhaus Holzhaus Außenwand – 88 mm Blockbohlen

  • Nut- und Feder Blockbohlen von 88 mm (Optional: 114 mm, 134 mm bis 238 mm)
  • Dampfdurchlässige Folie/winddichte Fassadenbahn
  • Rahmenkonstruktion 45×150 mm gefüllt mit 150 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Holzkonstruktion 45×50 mm gefüllt mit 50 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation)
  • Dampfsperre, Diffusionsdichte Folie
  • Raumseitige Verkleidung, 20 mm Nut und Feder Bretter, Fermacell-Platten oder Gipskartonplatten (Badezimmer mit OSB-Platten + Gipskartonplatten verkleidet)

Innenwand

  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder Gipskartonplatten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder Gipskartonplatten

Decke EG zu DG

  • Sichtbar – Deckenbalken, Holzstruktur 160 x 240 mm (Andere Varianten sind ebenfalls möglich)
  • 20 mm Sichtschalbretter/Rauhspund (Schalungsbretter Nut und Feder), gehobelt
  • Dampfsperre
  • Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W / mK
  • OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

  • Nut- und Federbretter 19 mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Quer unter den Sparren montierter Balken (45 x 100 mm), gefüllt mit Dämmung (100 mm Mineralwolle) Wärmeübertragung λD = 0,033 W/mK
  • Dachkonstruktion, Sparren 80 × 200 mm, ausgefüllt mit einer 200 mm dicken Mineralwoll-Dämmung (Zwischensparrendämmung) mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten – Kontralattung 30 mm
  • Dachlatten- Lattung 45×50 mm
  • Dacheindeckung** mit Dachziegelzblech + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20 mm
  • **Es ist möglich, das Dach mit Keramik- oder Betondachziegeln eindecken

Fenster/Türen

  • Kunststofffenster mit Dreifachverglasung
  • Hauseingangstür aus Kunststoff/Metall oder Holz (lackiert, gedämmt), gefertigt gemäß Bauplan (auch andere Türtypen aus dem Katalog möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Es handelt sich um eine Treppe aus massivem, unbehandeltem Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Architektenhaus Holzhaus AH1820
Architektenhaus Holzhaus AH1820

    Bystra-Holzhaus FIRMA

    "Jar-Mat" sc. PL-34-235 BYSTRA

    oder

    Kostenlose Angebotsformular

    *Diese Informationen dienen ausschließlich Informationszwecken und stellen kein Angebot im Sinne von Art. 66 des Bürgerlichen Gesetzbuches dar. Die auf unserer Website präsentierten Entwürfe sind Eigentum der Planungsbüros, mit denen wir zusammenarbeiten.

    *Es ist möglich, Änderungen an den Hausplänen vorzunehmen. Änderungen können vorgenommen werden in: Außenabmessungen, der Dachneigung und Dachform, Innen- und Außenwandverkleidungen, in der Konstruktion von Innenwänden sowie den Abmessungen von Fenstern und Türen, usw.
