Ein kleines Wohnblockhaus.

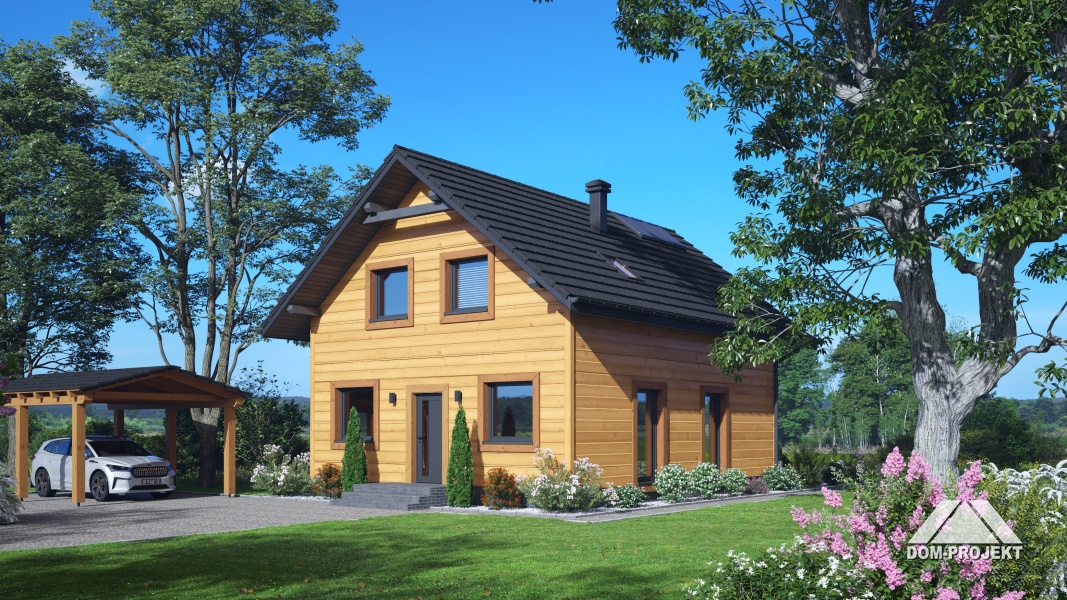

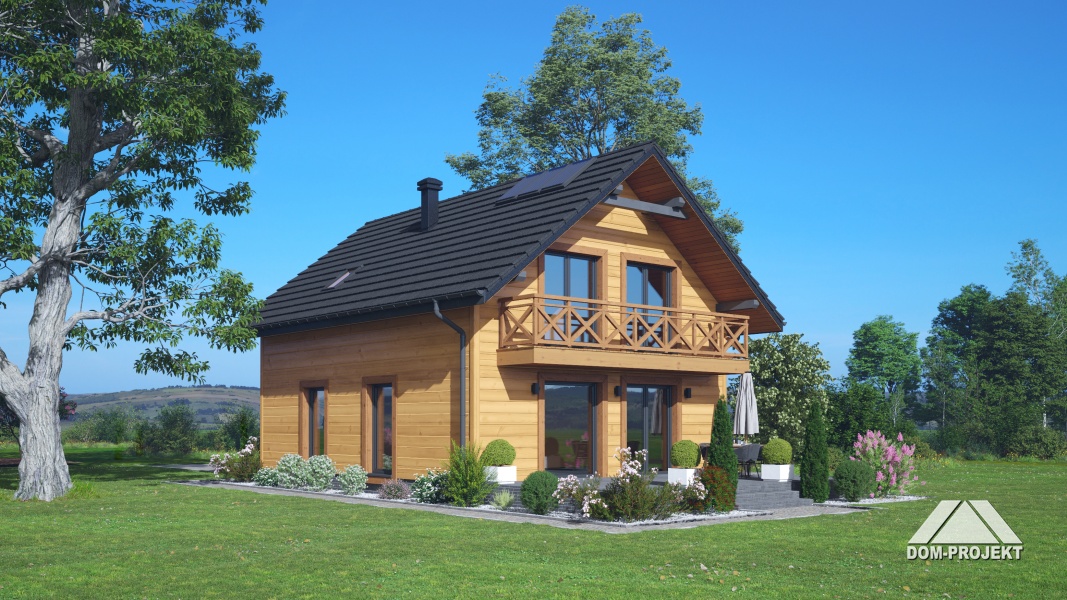

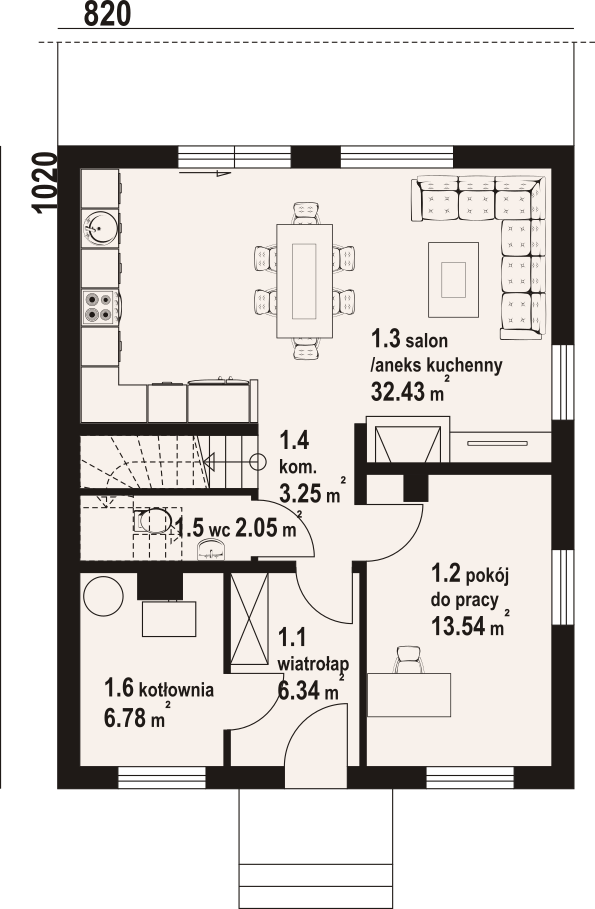

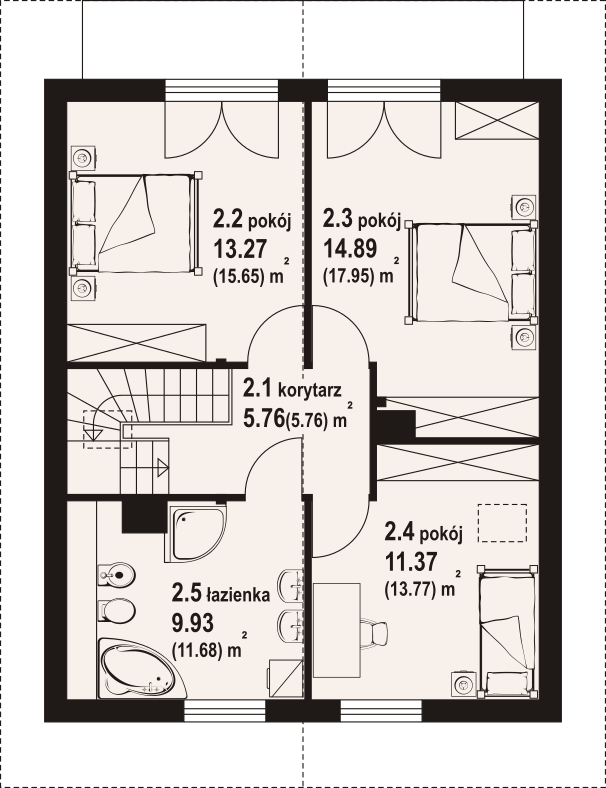

Dieses Wohnblockhaus SH1715 mit Holzfassade hat die Außenmaße 8,20 x 10,20 m und Nutzfläche ca. 112,8 m². Im Erdgeschoss befinden sich ein Wohnzimmer mit Kochnische und Zugang zur Terrasse, ein Flur. Außerdem gibt es ein WC, ein Arbeitszimmer, ein Windfang und der Heizraum. Das Dachgeschoss verfügt über drei Schlafzimmer, ein Badezimmer und einen Flur. Dieses kleine Wohnblockhaus bietet einen zusätzlichen Vorzug: Von zwei Schlafzimmern aus gelangt man auf den Balkon.

Technische Daten:

Grundfläche:83,64 m²
Hausart:Einfamilienhaus
Geschosse:1,5
Dachneigung:38°
Firsthöhe:8,24 m
Dachform:Satteldach
Energiekonzept:Niedrigenergiehaus KfW55 (KfW40 auch möglich)
Außenmaße:8,20 x 10,20 m
Option 1 (zur Auswahl): Außenwand – Fassadenverkleidung aus Holz 28mm

Außenwand – Fassadenverkleidung aus Holz 28mm

  • Holzfassaden Profilbretter mit einem Querschnitt von 28x170mm
  • 30 mm Luftraum – Hinterlüftung
  • Windbremse /Fassadenbahn Windsperre
  • Holzkonstruktion 60 x 200 mm gefüllt mit 200 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • OSB-Platte 15mm
  • Horizontale Konstruktion 50 mm gefüllt mit einer 50 mm starken Mineralwolle-Dämmmatte, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Montagezone 50mm / Holzkonstruktion 50mm (für Elektroinstallation)
  • Dampfsperre
  • 20 mm Nut und Feder Bretter, Fermacell – Platten oder GK-Platten (Badezimmer mit OSB-Platten + Gipskarton ausgekleidet)
  • *Optional können wir eine Außenwand mit einem Wärmekoeffizienten bauen mit U = 0,12 W/(m²K)

Innenwand

  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten

Decke EG zu DG

  • Sichtbar – Deckenbalken, Holzstruktur 160 x 240 mm (Andere Varianten sind ebenfalls möglich)
  • 20 mm Sichtschalbretter/Rauhspund (Schalungsbretter Nut und Feder), gehobelt
  • Dampfsperre
  • Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W / mK
  • OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

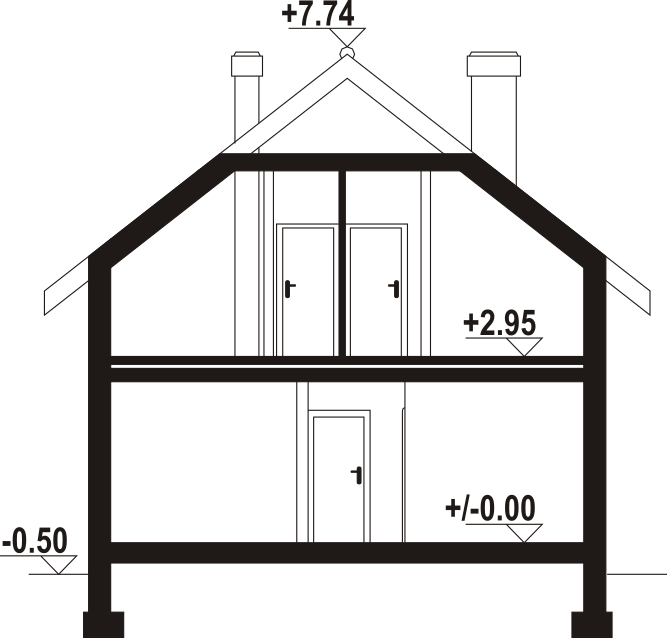

Dachaufbau Schnitt

  • Nut und Feder Bretter 19mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Horizontale Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Sparren 80×200 mm gefüllt mit Zwischensparrenndämmung -Mineralwolle 200 mm mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Hauseingangstür aus Kunststoff/Metall oder Holz, lackiert, isoliert nach Design (auch andere Türen möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Holztreppen – Fichtenholz – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
Option 2 (zur Auswahl): Außenwand – 88 mm Blockbohlen

Wohnblockhaus Außenwand – 88 mm Blockbohlen

  • Nut- und Feder Blockbohlen von 88 mm (Optional: 114mm, 134mm bis 238 mm)
  • Dampfdurchlässige Folie/winddichte Fassadenbahn
  • Rahmenkonstruktion 45×150 mm gefüllt mit 150 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK
  • Holzkonstruktion 45×50 mm gefüllt mit 50 mm dicker Mineralwolle, Wärmedurchgangskoeffizient λD = 0,033 W/mK)
  • Montagezone 50 mm / Holzkonstruktion 50 mm (für Elektroinstallation)
  • Dampfsperre, Diffusionsdichte Folie
  • Raumseitige Verkleidung, 20 mm Nut und Feder Bretter, Fermacell-Platten oder GK-Platten (Badezimmer mit OSB-Platten + Gipskarton verkleidet)

Innenwand

  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten
  • Dampfsperre
  • Holzkonstruktion 45×100/150 mm, Schallschutz/Dämmung 100/150 mm Wärmeübertragung λD = 0,033 W / mK
  • Dampfsperre
  • Nut und Feder Bretter 20 mm, Fermacell-Platten oder GK-Platten

Decke EG zu DG

  • Sichtbar – Deckenbalken, Holzstruktur 160 x 240 mm (Andere Varianten sind ebenfalls möglich)
  • 20 mm Sichtschalbretter/Rauhspund (Schalungsbretter Nut und Feder), gehobelt
  • Dampfsperre
  • Holzkonstruktion, Bodenbalken mit Schallschutz – Dämmung 100 mm Wärmeübertragung λD = 0,033 W / mK
  • OSB-Platten 22 mm oder Dielen – Bodenbretter 28 mm

Dachaufbau Schnitt

  • Nut- und Federbretter 19mm oder Gipskartonplatten – Raumseitige Verkleidung
  • Dampfsperre
  • Quer unter den Dachsparren montierte Balken, Holzkonstruktion 50×100 mm, gefüllt mit Dämmung-Mineralwolle 100 mm Wärmeübertragung λD = 0,033 W/mK
  • Dachsparren 80 × 200 mm, gefüllt mit 200 mm Mineralwolle-Dämmung – Zwischensparrendämmung mit Wärmeübertragung λD = 0,033 W/mK
  • Diffusionsoffene Folie, Dachdichtungsbahn
  • Dachlatten-Kontralattung 20mm
  • Dachlatten- Lattung 45x50mm
  • Dacheindeckung** mit Dachziegelzblech/Dachpfannenprofil + Dachrinnen und Fallrohre
  • Außen Holzverkleidung der Dachüberstand – Holzbretter N+F 20mm
  • **Es ist möglich, das Dach mit Keramikziegeln oder Betonziegeln zu decken

Fenster/Türen

  • Dreifach verglastes Kunststofffenster
  • Eingangstür aus Kunststoff/Metall oder Holz (lackiert, gedämmt), nach Entwurf gefertigt (auch andere Türarten möglich)
  • Innentüren aus Naturholz, (auch andere Türen möglich)
  • Die Treppe ist aus massivem Fichtenholz gefertigt, unbehandelt – naturbelassen. Geschosstreppe vom Erdgeschoss zum Dachgeschoss als eingestemmte Holzwangentreppe, Füllstäbe und Handlauf
